概述
如需使用以太网通信执行 ECU 升级，以下将介绍连接 GDS-M 与 ECI 所需的操作步骤。
（GDS-M 与 ECI 首次连接时仅需设置 1 次）
组件

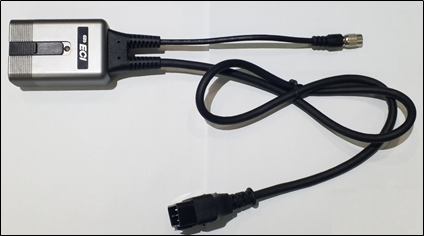

1. ECI（Ethernet Communication Interface，以太网通信接口）1 个
2. 5 针电缆、Type-C 电缆各 1 根
3. GDS-M 设备 1 套
组件之间的连接
1. 连接 GDS-M 与电缆
  根据平板电脑 USB 端口的接口类型，将相应的电缆（5 针或 Type-C）连接至平板电脑。
2. 连接电缆与 ECI
  使电缆与 ECI 电缆上的箭头相对，然后进行连接。
3. 连接VCI-Ⅱ与 ECI。
4. 连接 ECI 与车辆

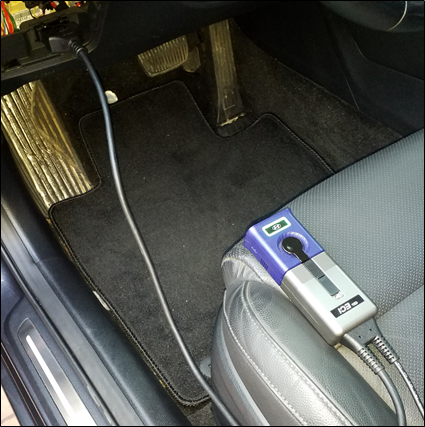

  将 ECI OBD 电缆连接至车辆的 OBD 接口。
  （无需使用支持以太网通信的车辆，只需为 ECI 供电即可。）

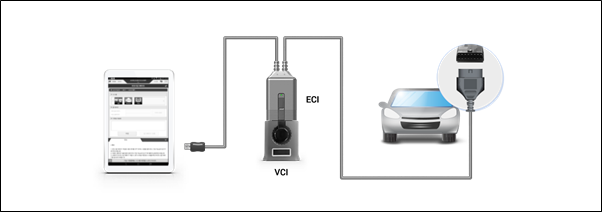

2. ECI 连接示意图

首次进行以太网通信时的平板电脑 IP 设置
1. 将设备连接至车辆

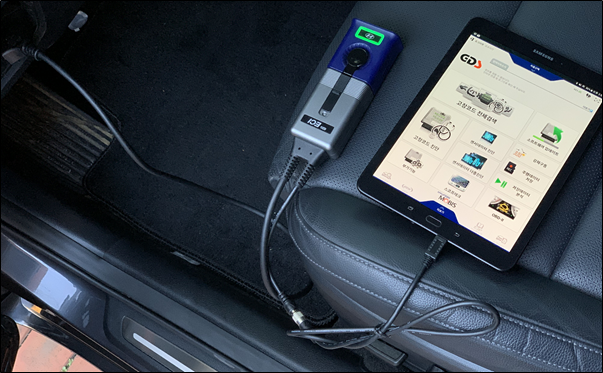

  如下图所示，将 GDS-M 连接至车辆的 OBD 接口。
2. 设置平板电脑的以太网 IP

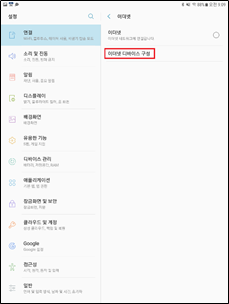

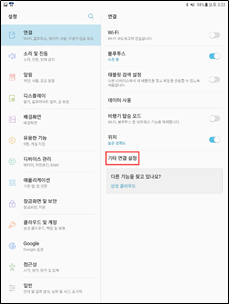

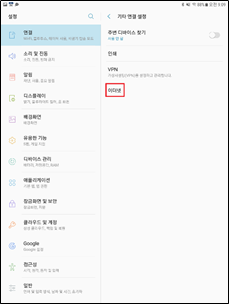

  1. 依次选择“设置 > 连接 > 其他连接设置 > 以太网”

    屏幕布局可能会因平板电脑的 OS 版本而异。（设置 > 其他连接设置 > 以太网）
    - 如果车辆 OBD 接口与 ECI OBD 电缆连接正常（VCI-II 绿色 LED 点亮），但以太网选项仍处于禁用状态，请重新插拔连接至平板电脑 USB 端口的 ECI USB 电缆，然后确认该选项是否已启用。

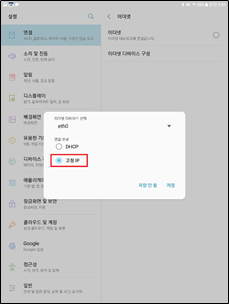

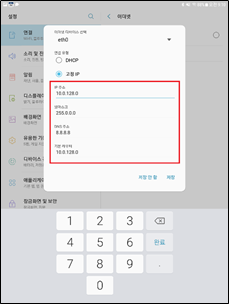

3. IP 设置
