Visão geral
Quando for necessário realizar a atualização da ECU por meio de comunicação Ethernet, este procedimento orienta sobre a conexão entre o GDS-M e a ECI.
(Configuração necessária apenas uma vez durante a primeira conexão entre o GDS-M e a ECI) -
Componentes

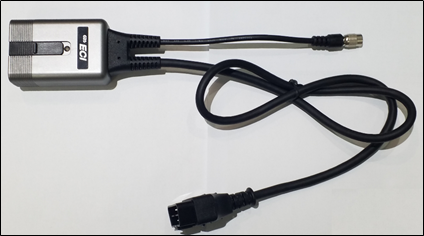

- 1 ECI (Ethernet Communication Interface)
- 1 cabo de 5 pinos e 1 cabo Tipo C
- 1 conjunto do equipamento GDS-M
- 1 ECI (Ethernet Communication Interface)
-
Conexão entre os componentes
- Conexão do GDS-M e do cabo
Conecte ao tablet o cabo com o mesmo tipo de terminal da porta USB do tablet (5 pinos ou Tipo C). - Conexão do cabo e da ECI
Conecte o cabo e o cabo da ECI com as setas voltadas uma para a outra. -
Conecte a VCI-Ⅱ à ECI.
. - Conexão da ECI ao veículo

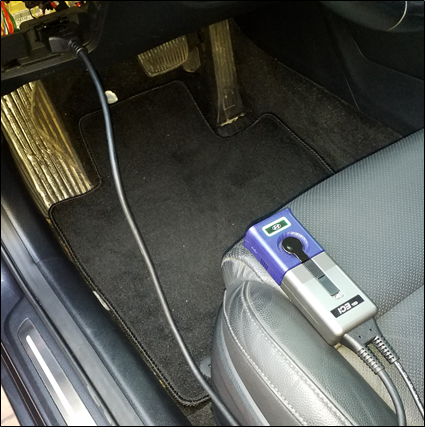

Conecte o cabo OBD da ECI ao conector OBD do veículo.
(Não é necessário que o veículo seja compatível com comunicação Ethernet. É necessário apenas fornecer alimentação à ECI.)
- Conexão do GDS-M e do cabo

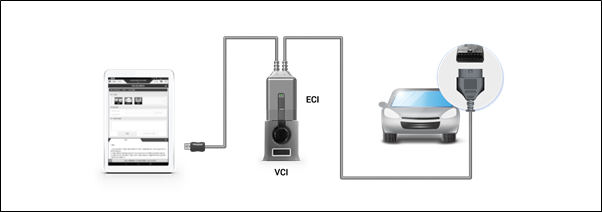

2. Diagrama de conexão da ECI
-
Configuração do IP do tablet para a primeira comunicação Ethernet
- Conexão do equipamento ao veículo

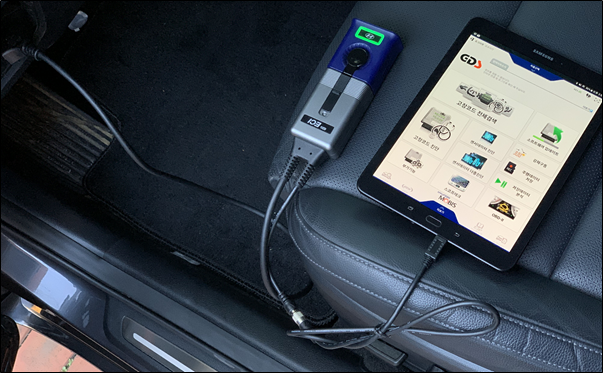

Conecte o GDS-M ao conector OBD do veículo, conforme mostrado na figura abaixo. - Configuração do IP Ethernet do tablet

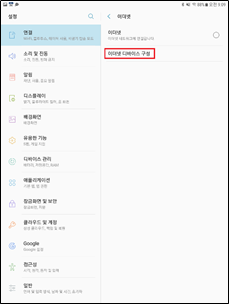

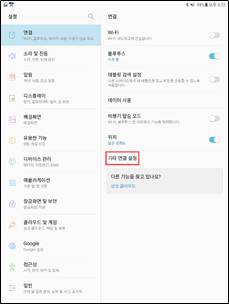

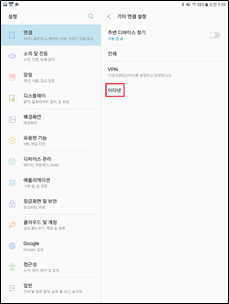

- Selecione Configurações > Conexões > Mais configurações de conexão > Ethernet
A configuração da tela pode variar conforme a versão do SO do tablet.(Configurações > Mais configurações de conexão > Ethernet)
- Mesmo que a conexão entre o conector OBD do veículo e o cabo OBD da ECI esteja normal (LED verde da VCI-II aceso), se a opção Ethernet estiver desativada, reconecte o cabo USB da ECI conectado à porta USB do tablet e verifique se a opção foi ativada.
- Selecione Configurações > Conexões > Mais configurações de conexão > Ethernet
- Configuração do IP
- Conexão do equipamento ao veículo

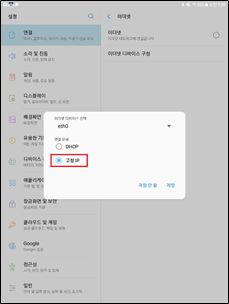

Acesse Configuração do dispositivo Ethernet > IP estático
.

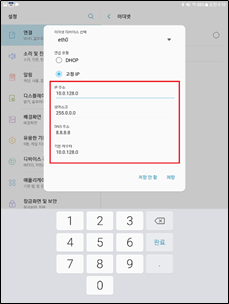

Insira o IP estático e salve as configurações.
Endereço IP: 10.0.128.0
Máscara de rede: 255.0.0.0
Endereço DNS: 8.8.8.8
Roteador padrão: 10.0.128.0
Após concluir este procedimento, a conexão entre o GDS-M e a ECI estará estabelecida.
