KIA | KDS 2.0 | Como resolver falhas na atualização da ECU baseada em Ethernet

Links rápidos

• Aplicável a
• Sintomas
• Causas
• Solução
• Códigos de erro comuns
• Se ainda não funcionar

Aplicável a

Aplicável ao executar atualizações de ECU que exigem Ethernet usando os dispositivos a seguir

• VCI2 + ECI (conexão Ethernet com fio)
• VCI3 + cabo USB de 19 pinos (Ethernet via USB)
• Dispositivo de diagnóstico KDS 2.0 e tablet Android

Sintomas

• A atualização da ECU falha com um código de erro (XXXX‑XX‑XXXX)
• Localizar código de erro ⧉

Causas

• Configuração de IP fixo do tablet incorreta ou ausente
• Versão desatualizada do Android OS ou da atualização do sistema Google Play
• Alimentação instável do VCI2/VCI3 ou conexão incompleta
• Falha de comunicação da ECU ou do veículo

Solução

Etapa 1) Verificar a conexão correta do equipamento

Observação:
As configurações de Ethernet configuradas manualmente podem ser redefinidas durante uma atualização do sistema ou do sistema operacional. Após a atualização, verifique e reconfigure as configurações, se necessário.

Verifique o método de conexão correto necessário para a atualização da ECU via Ethernet:

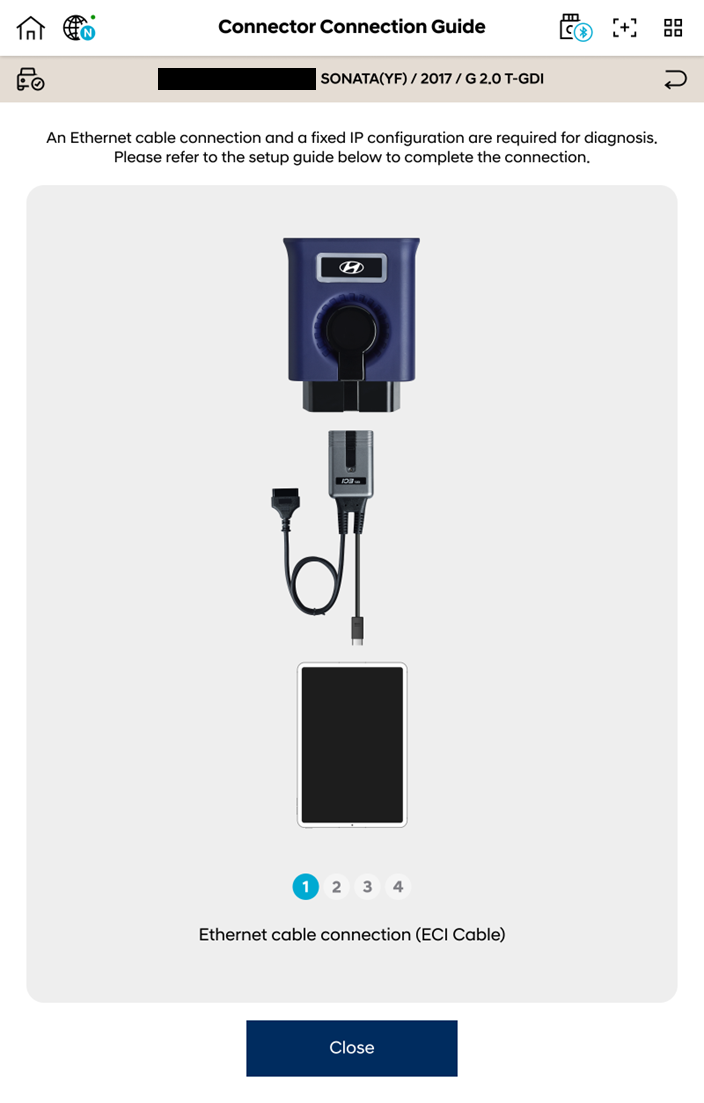

• VCI2 + ECI: OBD → ECI → VCI2 → tablet

  Cuidado:
  Verifique se todos os conectores estão firmemente conectados e se os cabos não estão dobrados ou danificados.

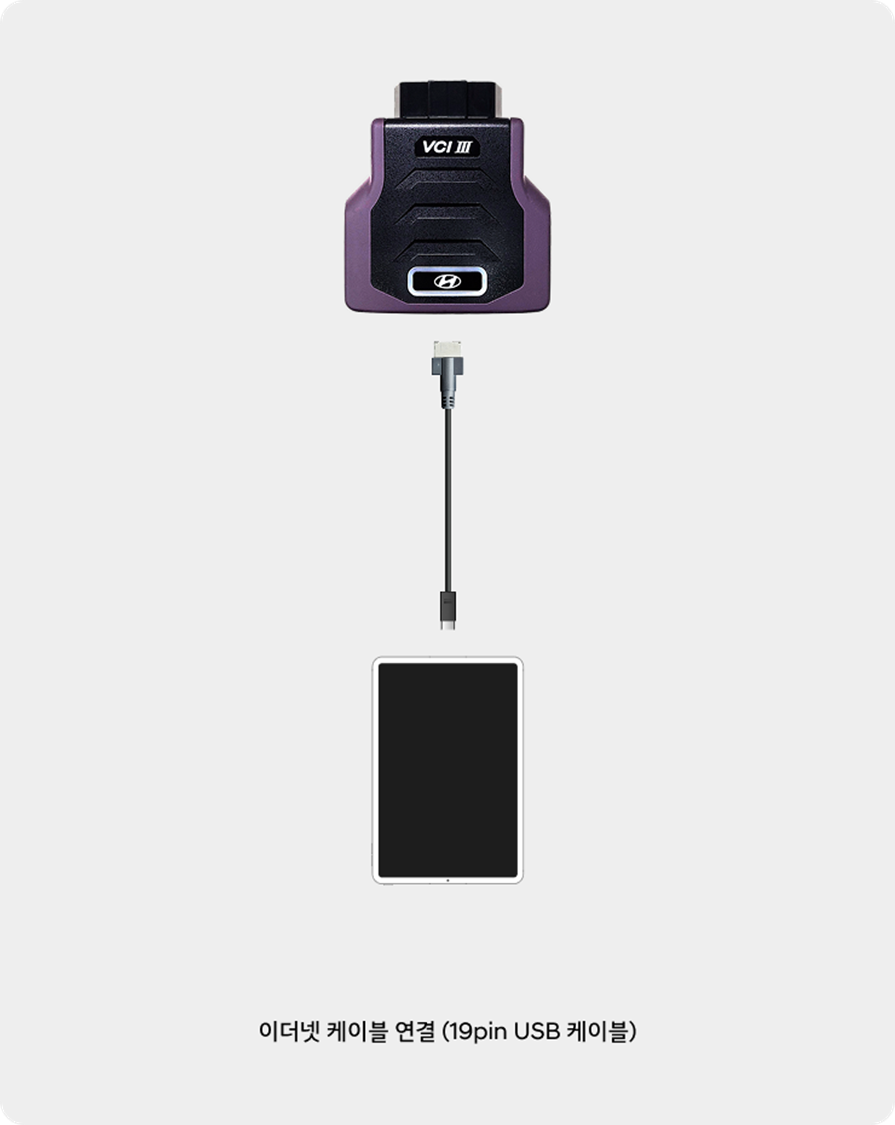

• VCI3 + cabo USB de 19 pinos: OBD → VCI3 → USB de 19 pinos → tablet

  Cuidado:
  Verifique se todos os conectores estão firmemente conectados e se os cabos não estão dobrados ou danificados.

Etapa 2) Verificar a configuração de IP fixo (Static/Fixed IP) nas configurações do tablet

• Na barra de Navegação, toque no botão Aplicativos recentes (□).
• Abra as Configurações do Android e siga o caminho abaixo:

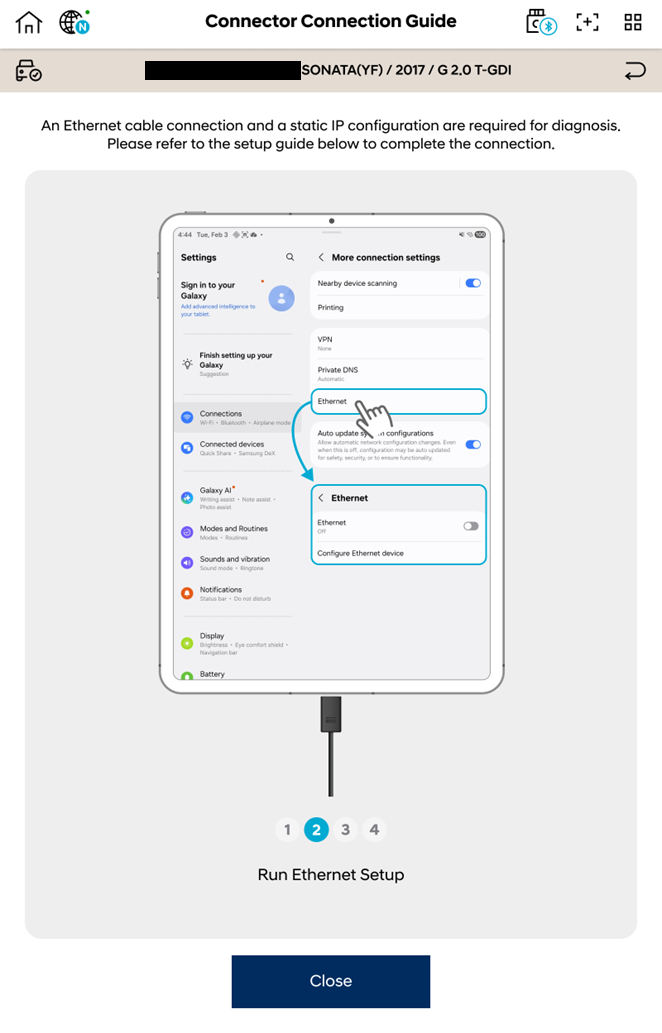

  • Opção A: Configurações → Conexões → Mais configurações de conexão → Ethernet → Configurar dispositivo Ethernet
  • Opção B: Configurações → Rede e internet → Ethernet → Configurar dispositivo Ethernet

  •

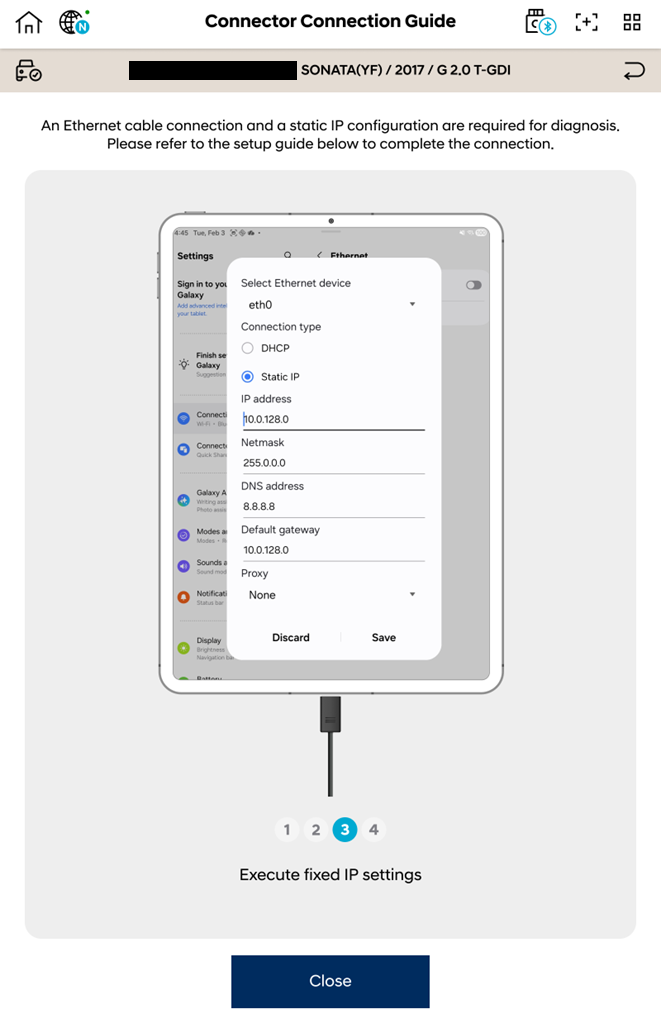

• Configure o IP fixo conforme abaixo e toque em [Salvar]:
  • Endereço IP: 10.0.128.0
  • Máscara de rede: 255.0.0.0
  • Endereço DNS: 8.8.8.8
  • Gateway padrão: 10.0.128.0
  • Proxy: Nenhum

Etapa 3) Verificar as permissões do aplicativo e as atualizações do Android OS e do sistema Google Play

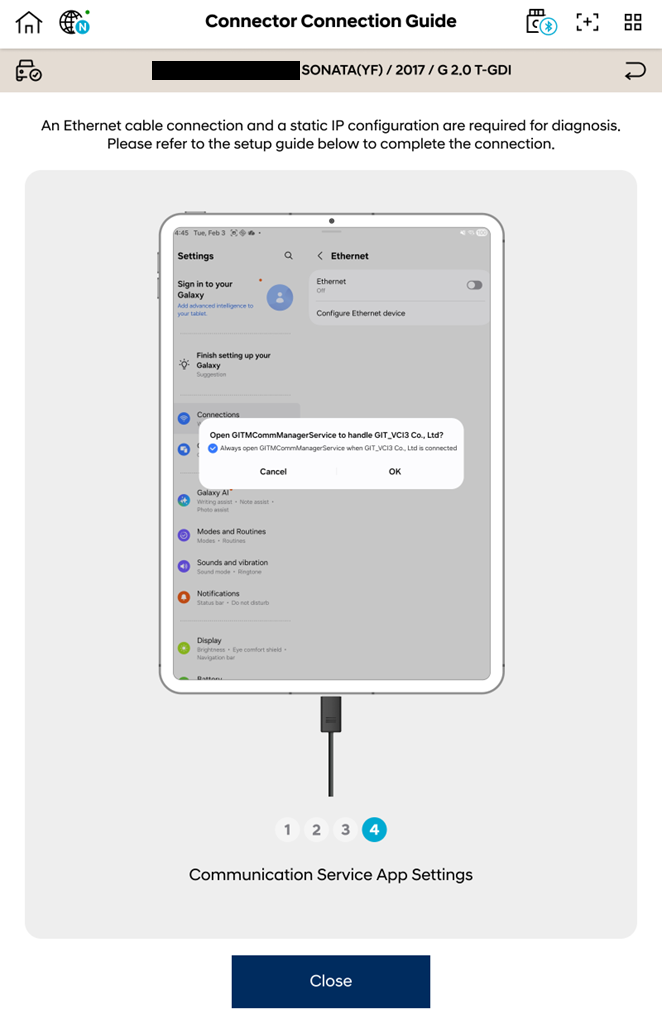

A. Permissões do aplicativo – GITMCommManagerService

Ao realizar uma atualização da ECU, o KDS 2.0 solicitará as permissões de aplicativo ausentes.
Selecione sempre [OK] ou [Permitir].

Como permitir manualmente as permissões do aplicativo (GITMCommManagerService):

Guia de permissões obrigatórias do aplicativo: logs GLUV e estabilização da conexão sem fio ⧉

B. Atualizações do Android OS e do sistema Google Play

1. Abra as Configurações no tablet.
2. Acesse Sobre o tablet → Informações do software.
3. Selecione Atualização do sistema Google Play.
4. Verifique se o tablet está totalmente atualizado (mínimo: Android OS 13 + sistema Google Play de 2024 ou posterior).

Etapa 4) Se a atualização da ECU continuar falhando após concluir as etapas 1 a 3

Advertência: A desconexão da bateria do veículo deve ser realizada em um ambiente de trabalho seguro.

1. Desconecte a bateria do veículo.
2. Aguarde pelo menos 5 minutos até que todas as ECUs sejam completamente desligadas.
3. Reconecte a bateria e tente novamente o processo de atualização da ECU de 2 a 3 vezes.

Etapa 5) Se o sintoma persistir, reinicie o tablet

1. Desligue completamente o tablet.
2. Aguarde aproximadamente 10 segundos.
3. Ligue-o novamente e tente realizar a atualização.

Códigos de erro frequentes

Se ainda não funcionar

Se a comunicação Ethernet ainda não for iniciada, o problema poderá estar relacionado ao firmware do VCI, ao hardware ECI ou a condições específicas do veículo. Prepare as informações a seguir e entre em contato com a Central de Atendimento GIT.

• VIN
• Número do evento
• Código de erro (XXXX‑XX‑XXXX)

• Logs do aplicativo do tablet (mediante solicitação)
  Como extrair logs da ECU para o tablet no KDS 2.0 ⧉



Central de Atendimento GIT
