¿Cómo se realiza el emparejamiento entre el CVCI (VCI compacto) y el módulo trigger?

De forma predeterminada, el CVCI (VCI compacto) y el módulo trigger adquiridos en un mismo paquete tienen los mismos últimos 5 dígitos del número de serie del producto. Ambos equipos se comercializan con el emparejamiento predeterminado configurado. Por tanto, aunque no se realice un emparejamiento adicional, pueden conectarse automáticamente cuando reciben alimentación, siempre que funcionen con normalidad.

Si el emparejamiento predeterminado no está configurado o desea utilizar equipos con números de serie diferentes, puede restablecer el emparejamiento predeterminado como se indica a continuación.

 Emparejamiento del CVCI (VCI compacto) y el módulo trigger (1:1)

   1) Conecte el CVCI al conector OBD-II y, utilizando un pin, pulse el interruptor de emparejamiento situado en la parte inferior del módulo CVCI. A continuación, se activará el modo de preparación para el emparejamiento y los indicadores verde y rojo se encenderán alternativamente a 1 Hz. El modo de espera de emparejamiento del CVCI se mantendrá durante 60 segundos.

<Interruptor de emparejamiento del CVCI>

   2) Conecte el módulo trigger a la toma del encendedor del vehículo y mantenga pulsada la tecla Enter del módulo trigger durante al menos 5 segundos. Tras emitirse un pitido, la tecla Enter se iluminará en naranja (cuando estén encendidos los indicadores verde y rojo), o el LED VCI2 parpadeará rápidamente en rojo. Cuando se detecte el CVCI que se va a emparejar, el indicador CAN1 de VCI1 se iluminará en verde. Tras aproximadamente 20 segundos de intento de emparejamiento, sonará un pitido y la tecla Enter se iluminará correctamente en verde.

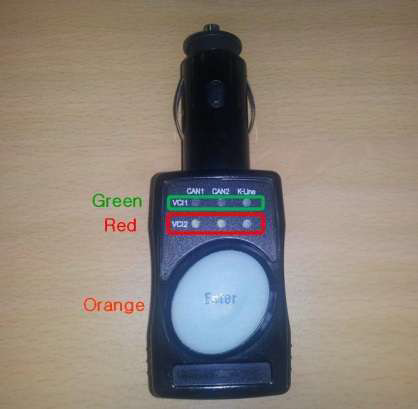

<LED del módulo trigger>

  3) Si CAN1 no se ilumina en verde, el emparejamiento ha fallado. Repita los pasos 1) y 2).

  4) Tras completar el emparejamiento, desconecte el CVCI y el módulo trigger del vehículo y vuelva a conectarlos para comprobar que el emparejamiento predeterminado se ha realizado correctamente. Conecte el CVCI al conector OBD-II y el trigger a la toma del encendedor; los indicadores CAN1 y CAN2 del CVCI se iluminarán en verde claro.
