[Video] Hướng dẫn kết nối ECI (Ethernet Communication Interface) (bao gồm cài đặt IP tĩnh Ethernet)

Nếu không hiển thị được video hướng dẫn trên YouTube, vui lòng nhấp vào đây để tải video xuống.

1. Tổng quan
   Hướng dẫn quy trình cần thiết để kết nối GDS-M với ECI khi cần thực hiện nâng cấp ECU bằng giao tiếp Ethernet.
   (Chỉ cần cài đặt 1 lần khi kết nối lần đầu giữa GDS-M và ECI)
2. Thành phần

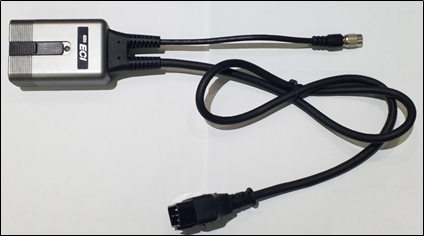

   1. 01 ECI (Ethernet Communication Interface)

   2. Mỗi loại 01 cáp 5pin và cáp C-type

   3. 01 bộ thiết bị GDS-M 1세트

3. Kết nối giữa các thành phần
   1. Kết nối GDS-M và cáp
      Kết nối cáp có đầu nối tương ứng với cổng USB của máy tính bảng (5pin hoặc C-type) vào máy tính bảng.

   2. Kết nối cáp và ECI
      Kết nối cáp với ECI sao cho các mũi tên trên cáp đối diện nhau.

   3. Kết nối VCI-Ⅱ với ECI.
      .
   4. Kết nối ECI với xe
      Kết nối cáp OBD của ECI vào cổng OBD trên xe.
      (Không cần là xe yêu cầu giao tiếp Ethernet. Chỉ cần cấp nguồn cho ECI.)

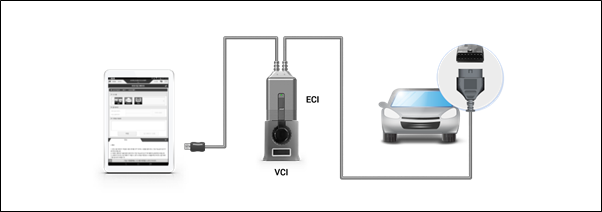

       2. Sơ đồ kết nối ECI

4. Cài đặt IP máy tính bảng cho giao tiếp Ethernet lần đầu
   1. Kết nối thiết bị với xe

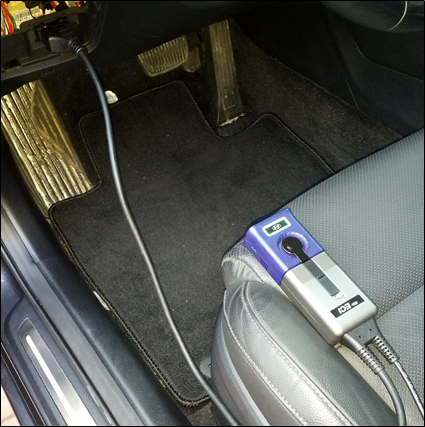

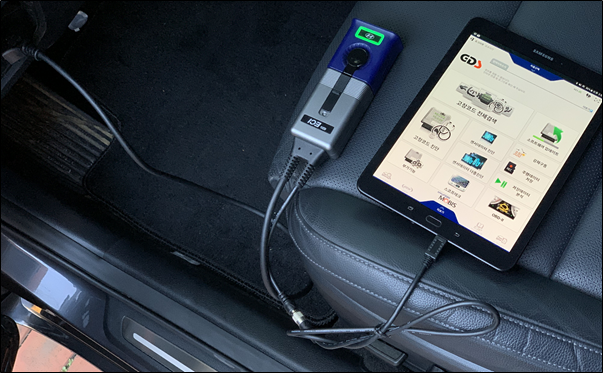

      Kết nối GDS-M với cổng OBD của xe như hình minh họa bên dưới..
   2. Cài đặt IP Ethernet trên máy tính bảng

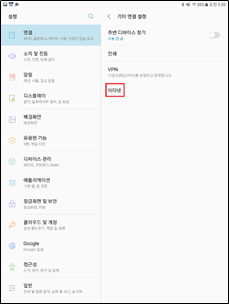

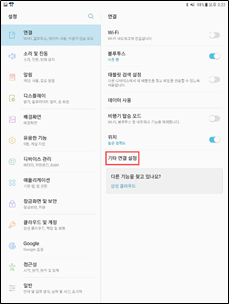

      1. Chọn Cài đặt > Kết nối > Cài đặt kết nối khác > Ethernet

         Giao diện màn hình có thể khác nhau tùy theo phiên bản OS của máy tính bảng.(Cài đặt > Cài đặt kết nối khác > Ethernet)
         - Nếu mục Ethernet bị vô hiệu hóa mặc dù cổng OBD của xe và cáp ECI OBD đã được kết nối bình thường (VCI-II đèn LED xanh sáng), hãy tháo và kết nối lại cáp ECI USB đang kết nối với cổng USB của máy tính bảng, sau đó kiểm tra xem mục này đã được kích hoạt hay chưa.
   3. Cài đặt IP

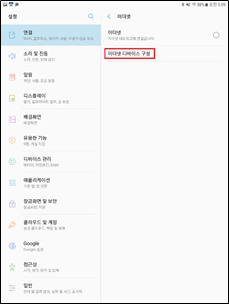

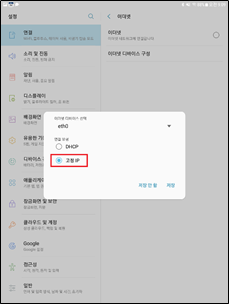

Đi tới Cấu hình thiết bị Ethernet > IP tĩnh

.

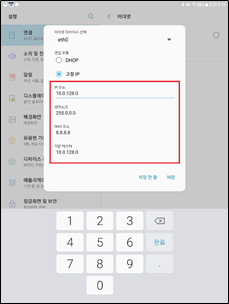

Nhập IP tĩnh rồi lưu.

Địa chỉ IP : 10.0.128.0

Mặt nạ mạng : 255.0.0.0

Địa chỉ DNS : 8.8.8.8

Bộ định tuyến mặc định : 10.0.128.0

Sau khi hoàn tất quy trình này, kết nối giữa GDS-M và ECI đã được thiết lập.
