ภาพรวม
กรณีจำเป็นต้องดำเนินการอัปเกรด ECU โดยใช้การสื่อสารผ่าน Ethernet คู่มือนี้จะแนะนำขั้นตอนที่จำเป็นสำหรับการเชื่อมต่อระหว่าง GDS-M และ ECI .
(ตั้งค่า 1 ครั้งเมื่อเชื่อมต่อ GDS-M และ ECI เป็นครั้งแรก)
อุปกรณ์ประกอบ

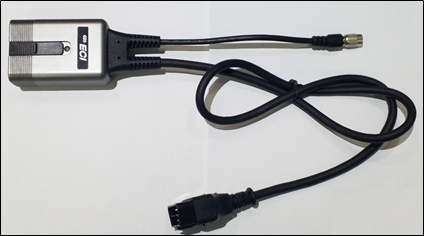

1. ECI (Ethernet Communication Interface) 1 ชุด
2. สายเคเบิล 5pin และสายเคเบิล C-type อย่างละ 1 เส้น
3. อุปกรณ์ GDS-M 1 ชุด
การเชื่อมต่อระหว่างอุปกรณ์ประกอบ
1. การเชื่อมต่อ GDS-M และสายเคเบิล
  เชื่อมต่อสายเคเบิลที่มีขั้วต่อเดียวกับพอร์ต USB ของแท็บเล็ต(5pin หรือ C-type) เข้ากับแท็บเล็ต.
2. การเชื่อมต่อสายเคเบิลและ ECI
  เชื่อมต่อสายเคเบิลและสายเคเบิล ECI โดยให้ลูกศรหันเข้าหากัน.
3. เชื่อมต่อ VCI-Ⅱ และ ECI.
  .
4. การเชื่อมต่อ ECI และรถยนต์
  เชื่อมต่อสายเคเบิล ECI OBD เข้ากับขั้วต่อ OBD ของรถยนต์.
  (ไม่จำเป็นต้องเป็นรถยนต์ที่ต้องใช้การสื่อสารผ่าน Ethernet เนื่องจากต้องการเพียงจ่ายไฟให้ ECI เท่านั้น)

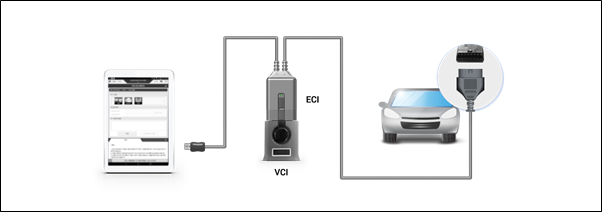

2. แผนผังการเชื่อมต่อ ECI

การตั้งค่า IP ของแท็บเล็ตสำหรับการสื่อสารผ่าน Ethernet ครั้งแรก
1. เชื่อมต่ออุปกรณ์เข้ากับรถยนต์

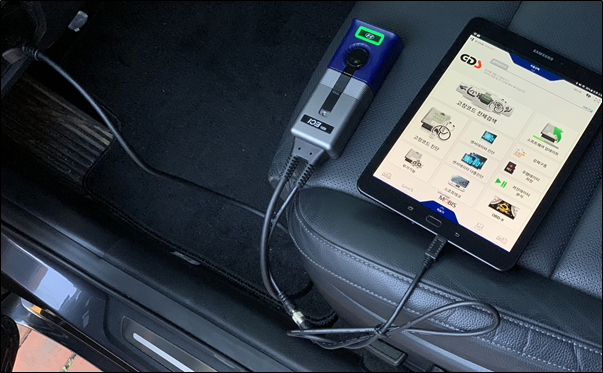

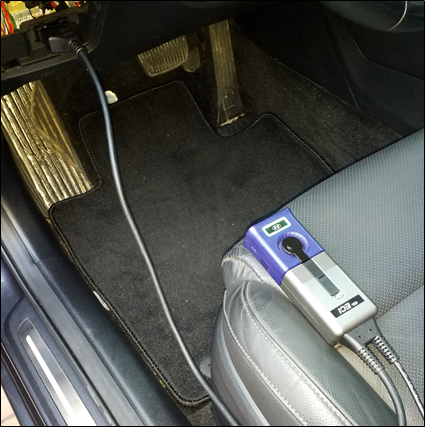

  เชื่อมต่อ GDS-M และขั้วต่อ OBD ของรถยนต์ตามภาพด้านล่าง.
2. การตั้งค่า IP สำหรับ Ethernet ของแท็บเล็ต

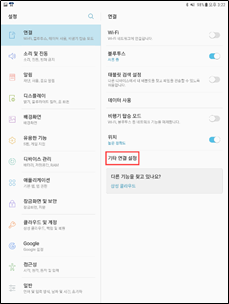

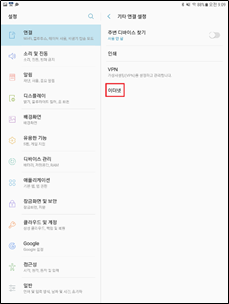

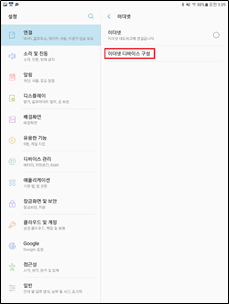

  1. เลือก การตั้งค่า > การเชื่อมต่อ > การตั้งค่าการเชื่อมต่อเพิ่มเติม > Ethernet

    รูปแบบหน้าจออาจแตกต่างกันตามเวอร์ชัน OS ของแท็บเล็ต.(การตั้งค่า > การตั้งค่าการเชื่อมต่อเพิ่มเติม > Ethernet)
    - หากรายการ Ethernet ยังคงไม่พร้อมใช้งานแม้ขั้วต่อ OBD ของรถยนต์และสายเคเบิล ECI OBD เชื่อมต่ออย่างถูกต้อง(ไฟ LED สีเขียวของ VCI-II ติดสว่าง) ให้ถอดและเชื่อมต่อสายเคเบิล ECI USB ที่ต่ออยู่กับพอร์ต USB ของแท็บเล็ตอีกครั้ง แล้วตรวจสอบว่ารายการดังกล่าวพร้อมใช้งานหรือไม่

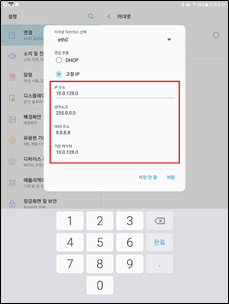

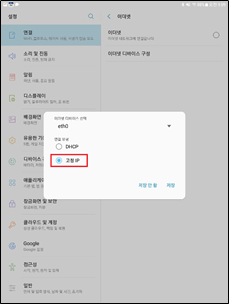

3. การตั้งค่า IP
