Как правило, компактный VCI (CVCI) и модуль Trigger, приобретённые в одном комплекте, имеют одинаковые последние 5 цифр серийного номера изделия. Эти два устройства поставляются с предварительно настроенным сопряжением. Поэтому при нормальных условиях они автоматически подключаются после подачи питания без выполнения отдельной процедуры сопряжения.
Если предварительное сопряжение не настроено или необходимо использовать устройства с разными серийными номерами, выполните повторную настройку сопряжения, как описано ниже.
Сопряжение CVCI (компактного VCI) с модулем Trigger (1:1)
1) Подключите CVCI к разъёму OBD-II и с помощью штифта нажмите переключатель сопряжения в нижней части модуля CVCI. После этого устройство перейдёт в режим подготовки к сопряжению, а зелёный и красный индикаторы будут попеременно загораться с частотой 1 Гц. Режим ожидания сопряжения CVCI сохраняется в течение 60 секунд.
<Переключатель сопряжения CVCI>
2) Подключите модуль Trigger к розетке прикуривателя автомобиля и удерживайте клавишу Enter на модуле Trigger не менее 5 секунд. После звукового сигнала клавиша Enter загорится оранжевым цветом (одновременно горят зелёный и красный индикаторы) либо индикатор VCI2 начнёт быстро мигать красным. После обнаружения CVCI, с которым требуется выполнить сопряжение, индикатор CAN1 на VCI1 загорится зелёным. Примерно через 20 секунд попытки сопряжения прозвучит звуковой сигнал, и клавиша Enter загорится зелёным, что означает успешное сопряжение.

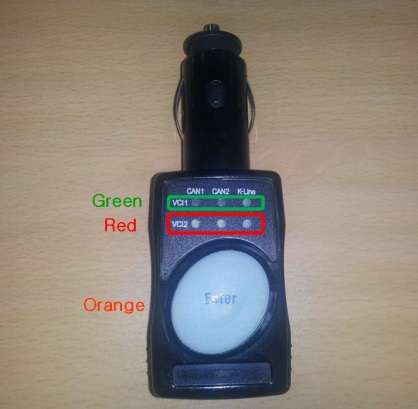

<Индикаторы модуля Trigger>
3) Если индикатор CAN1 не загорелся зелёным, сопряжение не выполнено. Повторите действия 1) и 2).
4) После завершения сопряжения отсоедините CVCI и модуль Trigger от автомобиля, затем подключите их снова и убедитесь, что предварительное сопряжение выполнено корректно. При подключении CVCI к разъёму OBD-II и модуля Trigger к розетке прикуривателя индикаторы CAN1 и CAN2 на CVCI загорятся светло-зелёным.
