기본적으로 한 패키지로 구입한 컴팩트 VCI(CVCI)와 트리거모듈은 제품 시리얼의 마지막 5자리 일련번호가 같으며, 이 두장비는 기본 페어링이 설정되어 판매 됩니다. 하여 별도의 페어링을 진행 하지 않더라도 정상적인 상황이라면 전원이 인가된 상태에서 자동 연결이 가능합니다.
기본 페어링이 되어있지 않거나, 시리얼 일련 번호가 다른 장비를 사용하기 위해 아래와 같이 기본 페어링을 재 설정 하실 수 있습니다.
CVCI(컴팩트VCI)와 트리거 모듈 페어링하기 (1:1)
1) CVCI 를 OBD-II 커넥터에 연결하고, 핀을 이용하여 CVCI 모듈 아랫부분의 페어링 스위치를 누릅니다. 이후 페어링 준비 상태가 되고, 녹색/적색이 1Hz 로 교대로 점등됩니다. CVCI 의 페어링 대기모드가 60 초간 유지됩니다.
<CVCI 페어링 스위치>
2) 트리거 모듈을 차량의 시거잭에 연결하고, 트리거 모듈의 Enter Key 를 5 초 이상 눌러주세요. 비프(Beep)음이 울린 후, Enter Key가 주황색(녹색/적색이 다 켜진 경우)으로 점등 되거, VCI2 LED 가 빠르게 적색으로 교변 합니다. 페어링을 할 대상 CVCI 가 검색되면 VCI1의 CAN1이 녹색으로 점등된다. 20 초 정도의 페어링 시도를 한 후 비프 음이 울리고 정상적으로 Enter key에 녹색이 점등 됩니다.

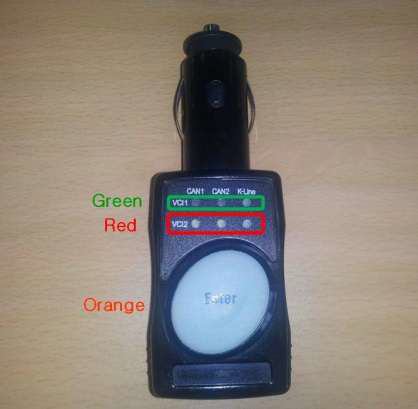

<트리거모듈 LED>
3) CAN1 에 녹색 불이 들어오지 않으면 페어링 실패이므로 1), 2)의 과정을 반복해주세요.
4) 페어링을 완료한 후 CVCI 및 트리거 모듈의 차량으로 부터 탈거 후 재 연결 하여 기본 페어링이 정상 적으로 되었는지 확인 합니다. CVCI를 OBD-II 커텍터에 연결 하고, 트리거를 시가잭에 연결 하면, CVCI의 CAN1과 CAN2가 연두색으로 점등 됩니다.
