CVCI 페어링 이후 레코드 모드 전환 방법

Smart Drogger 레코드 모드 전환 방법
CVCI 페어링 이후 레코드 모드 전환 방법입니다.

1.CVCI 페어링 이후 아래 파일을 실행하여 레코드 모드로 설정할 수 있습니다.

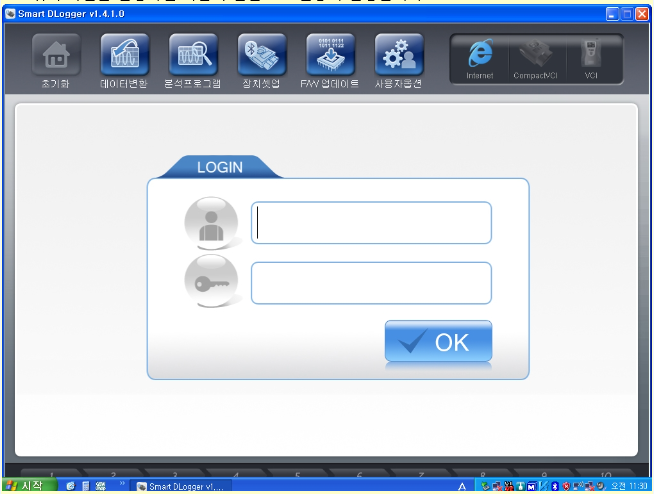

위의 파일을 실행하면 다음과 같은 로그인창이 실행됩니다.

2. 위의 로그인 ID/P.W는 센터內에서도 일부 사용자만이 보유하고 있음.

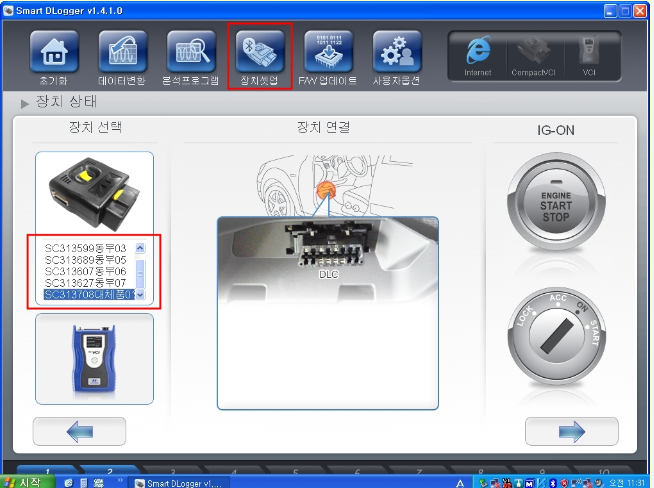

3. 로그인 이후 CVCI를 선택하여 연결합니다.

윈도우에서 CVCI를 페어링한 이후에 "장치셋업"으로 진입하여 해당 CVCI를 등록하면
위 그림 중간부분에 등록된 CVCI의 시리얼넘버가 보임.

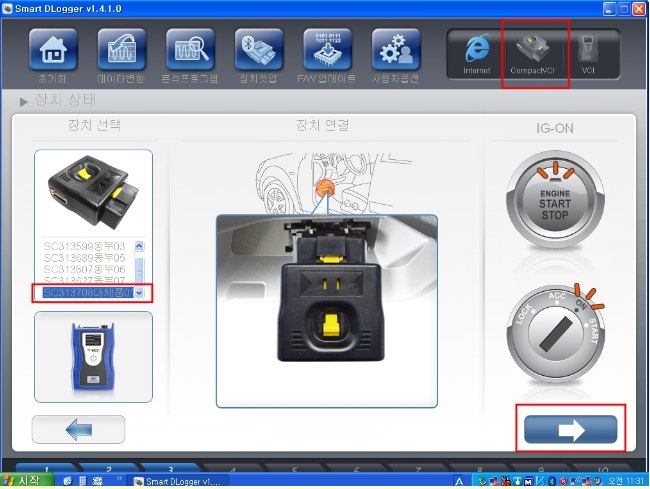

4. 셋팅하려고 하는 CVCI를 선택한 이후 (→)를 클릭하면 아래그림 상단의 인디게이터가
컬러로 활성화가 됩니다.

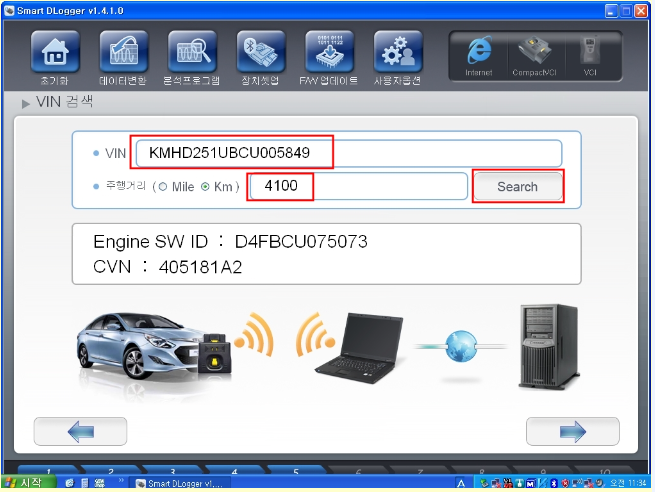

5.  1)CVCI 연결이 완료되면 아래그림과 같이 차량선택을 하기위한 창이 실행됨.
차대번호와 주행거리를 모두 입력하고, Search를 하면 차종선택이 완료됨.

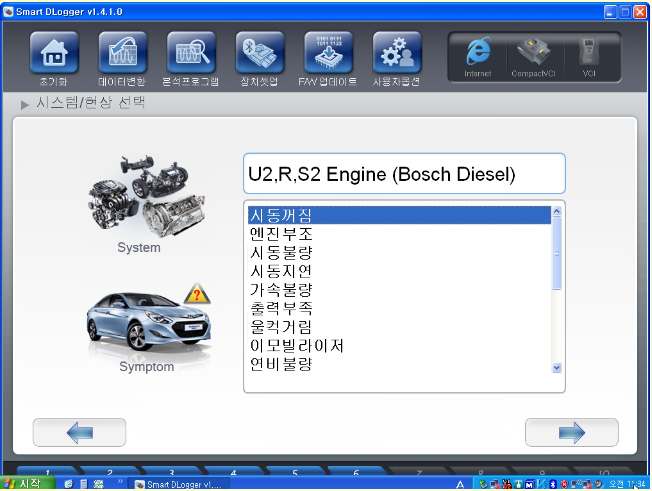

  2) 차종선택 후 (→)를 클릭하면 증상을 선택할 수 있는 아래창이 실행됨.
차량의 불량증상을 선택 후 (→)를 클릭.

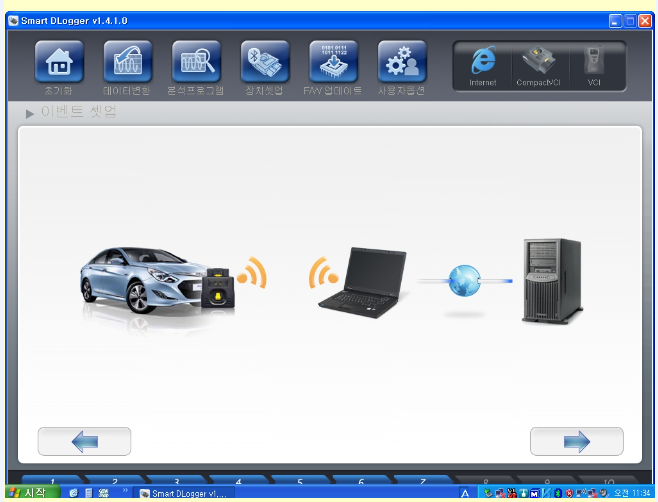

6.  1) 차량선택 및 증상선택이 완료되면 위와 같은 서버연결 창이 표출됨.

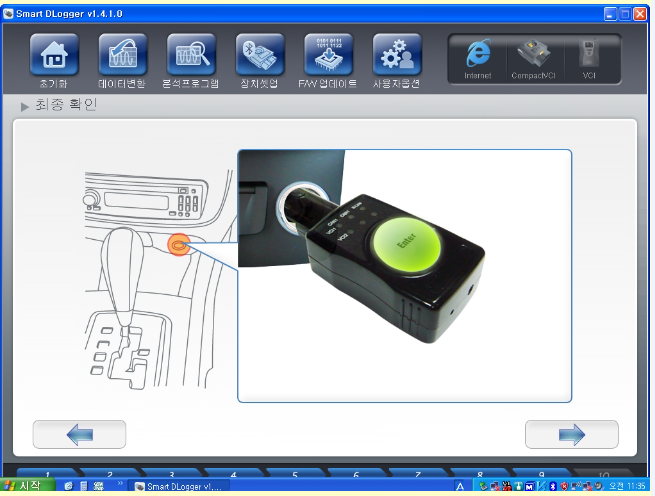

2) 서버연결 이후 T-모듈을 연결하라는 아래의 메세지가 표출되며, T-모듈 연결이
완료되면 (→)를 클릭.

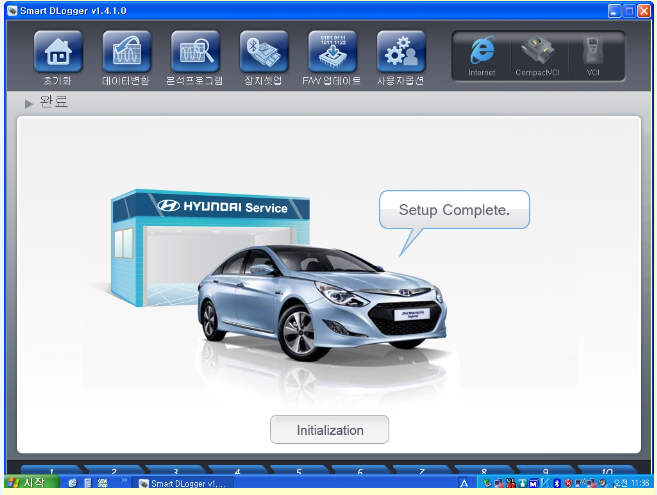

3) CVCI와 T-모듈간의 블루투스 페어링이 완료되면 아래와 같은 성공 메세지가
표출됨.
이후에는 주행을 하면서 증상을 확인하며, T-모듈의 엔터버튼을 눌러 데이터를
저장할 수 있음.
