Panoramica
Quando è necessario eseguire un aggiornamento della ECU mediante comunicazione Ethernet, viene illustrata la procedura necessaria per collegare il GDS-M e l'ECI.
(Configurazione richiesta una sola volta al primo collegamento tra GDS-M e ECI) -
Componenti

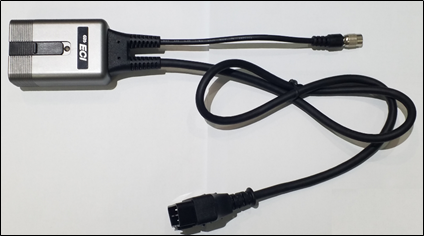

- 1 ECI (Ethernet Communication Interface)
- 1 cavo a 5 pin e 1 cavo Type-C
- 1 set di apparecchiatura GDS-M
- 1 ECI (Ethernet Communication Interface)
-
Collegamento dei componenti
- Collegamento di GDS-M e cavo
Collegare al tablet il cavo con lo stesso tipo di connettore della porta USB del tablet (5 pin oppure Type-C). - Collegamento del cavo e dell'ECI
Collegare il cavo e il cavo dell'ECI allineando le frecce una di fronte all'altra. -
Collegare il VCI-Ⅱ all'ECI.
. - Collegamento dell'ECI al veicolo

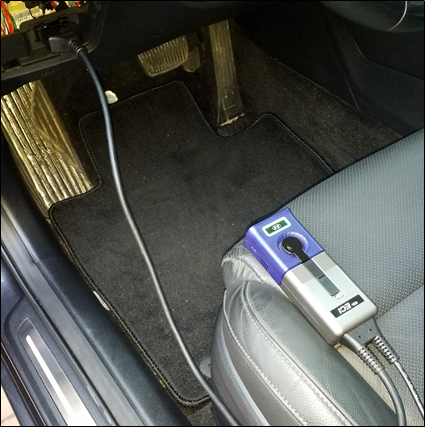

Collegare il cavo OBD dell'ECI al connettore OBD del veicolo.
(Non è necessario che il veicolo richieda la comunicazione Ethernet. È necessario soltanto alimentare l'ECI.)
- Collegamento di GDS-M e cavo

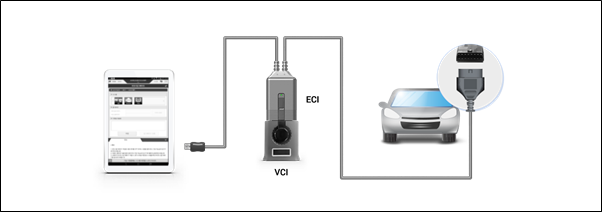

2. Schema di collegamento ECI
-
Configurazione dell'IP del tablet per la prima comunicazione Ethernet
- Collegamento dell'apparecchiatura al veicolo

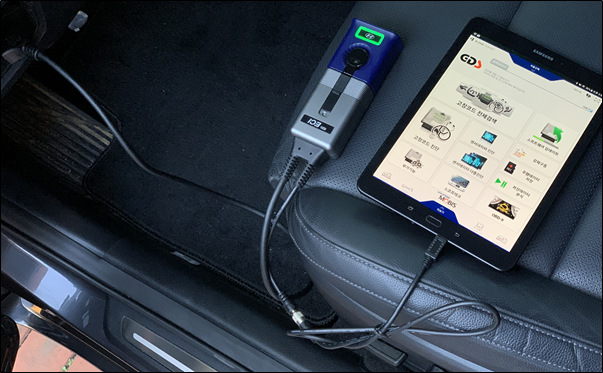

Collegare il GDS-M al connettore OBD del veicolo come illustrato di seguito.. - Configurazione dell'IP Ethernet del tablet

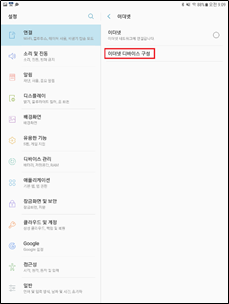

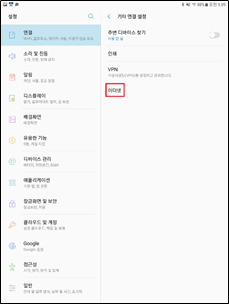

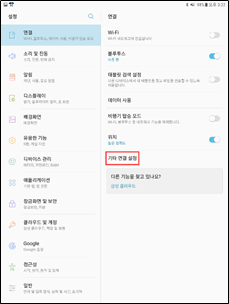

- Selezionare Impostazioni > Connessioni > Altre impostazioni di connessione > Ethernet
La schermata può variare in base alla versione del OS del tablet. (Impostazioni > Altre impostazioni di connessione > Ethernet)
- Se la voce Ethernet è disattivata nonostante il connettore OBD del veicolo e il cavo OBD dell'ECI siano collegati correttamente (LED verde del VCI-II acceso), ricollegare il cavo USB dell'ECI connesso alla porta USB del tablet e verificare che la voce sia attivata.
- Selezionare Impostazioni > Connessioni > Altre impostazioni di connessione > Ethernet
- Configurazione IP
- Collegamento dell'apparecchiatura al veicolo

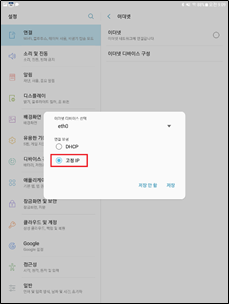

Accedere a Configurazione dispositivo Ethernet > IP statico
.

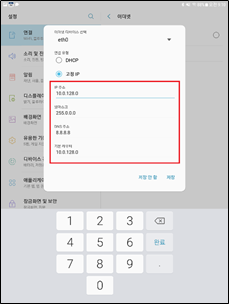

Inserire l'IP statico e salvare.
Indirizzo IP: 10.0.128.0
Netmask: 255.0.0.0
Indirizzo DNS: 8.8.8.8
Router predefinito: 10.0.128.0
Una volta completata questa procedura, il collegamento tra GDS M ed ECI è stato eseguito.
