Comment appairer le CVCI (Compact VCI) avec le module de déclenchement ?

Par défaut, le CVCI (Compact VCI) et le module de déclenchement achetés ensemble dans un même pack possèdent les mêmes 5 derniers chiffres de leur numéro de série produit. Ces deux équipements sont vendus avec un appairage par défaut déjà configuré. Par conséquent, aucun appairage supplémentaire n'est nécessaire : dans des conditions normales, ils se connectent automatiquement lorsqu'ils sont alimentés.

Si l'appairage par défaut n'est pas configuré ou si vous souhaitez utiliser des équipements dont les numéros de série sont différents, vous pouvez reconfigurer l'appairage par défaut comme indiqué ci-dessous.

 Appairage du CVCI (Compact VCI) et du module de déclenchement (1:1)

   1) Branchez le CVCI sur le connecteur OBD-II, puis utilisez une broche pour appuyer sur le commutateur d'appairage situé sous le module CVCI. Le CVCI passe alors en mode de préparation à l'appairage et les voyants vert et rouge clignotent alternativement à 1 Hz. Le mode d'attente d'appairage du CVCI reste actif pendant 60 secondes.

<Commutateur d'appairage du CVCI>

   2) Branchez le module de déclenchement sur la prise allume-cigare du véhicule, puis maintenez la touche Enter du module de déclenchement enfoncée pendant au moins 5 secondes. Après l'émission d'un signal sonore, la touche Enter s'allume en orange (lorsque les voyants vert et rouge sont tous deux allumés) ou la LED VCI2 clignote rapidement en rouge. Lorsque le CVCI à appairer est détecté, le voyant CAN1 de VCI1 s'allume en vert. Après environ 20 secondes de tentative d'appairage, un signal sonore retentit et la touche Enter s'allume normalement en vert.

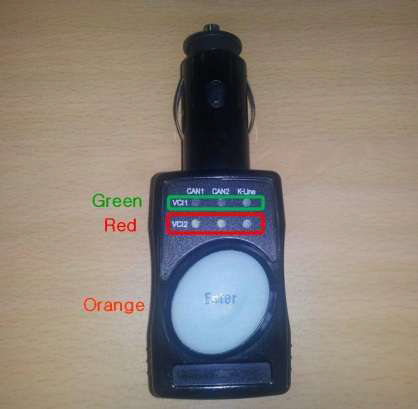

<LED du module de déclenchement>

  3) Si le voyant CAN1 ne s'allume pas en vert, l'appairage a échoué. Répétez les étapes 1) et 2).

  4) Une fois l'appairage terminé, débranchez le CVCI et le module de déclenchement du véhicule, puis reconnectez-les afin de vérifier que l'appairage par défaut a été correctement effectué. Lorsque le CVCI est connecté au connecteur OBD-II et que le module de déclenchement est connecté à la prise allume-cigare, les voyants CAN1 et CAN2 du CVCI s'allument en vert clair.
