Cet article explique comment configurer une connexion Ethernet en vérifiant les connexions matérielles, en sélectionnant Ethernet dans les paramètres de la tablette PC, en configurant l’appareil avec une adresse IP fixe, puis en enregistrant l’adresse IP saisie.
REMARQUE IMPORTANTE
Pour effectuer une mise à niveau ou un diagnostic de calculateur nécessitant une connexion Ethernet, les configurations suivantes de l’outil de diagnostic sont requises :
- Lors de l’utilisation du VCI2, un ECI (module de communication Ethernet) et son câble doivent être raccordés dans l’ordre suivant : VCI2-ECI-tablette PC. Annexe. Configuration de l’ECI, du VCI2 et d’une tablette PC
- Lors de l’utilisation du VCI3, le câble dédié (P/N: G1XDDCA020) doit être raccordé entre le VCI3 et la tablette PC.
1. Configurer la connexion Ethernet
✅ Si le bouton Ethernet est désactivé, vérifiez la connexion du VCI et du câble

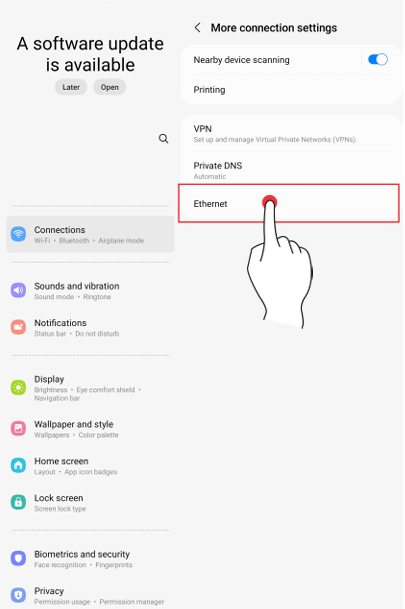

Dans les paramètres du système d’exploitation, sélectionnez Paramètres > Connexions > Plus de paramètres de connexion > Ethernet.

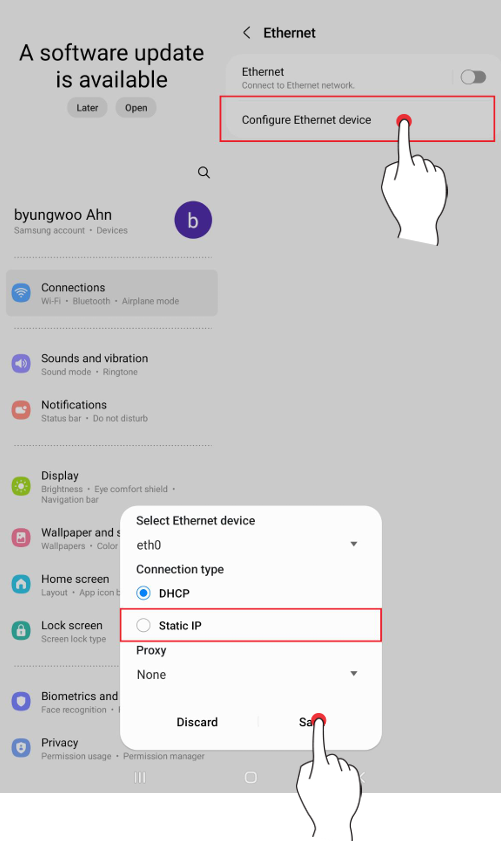

2. Configurer les périphériques Ethernet
Dans la configuration du périphérique Ethernet, sélectionnez les paramètres d’adresse IP fixe.

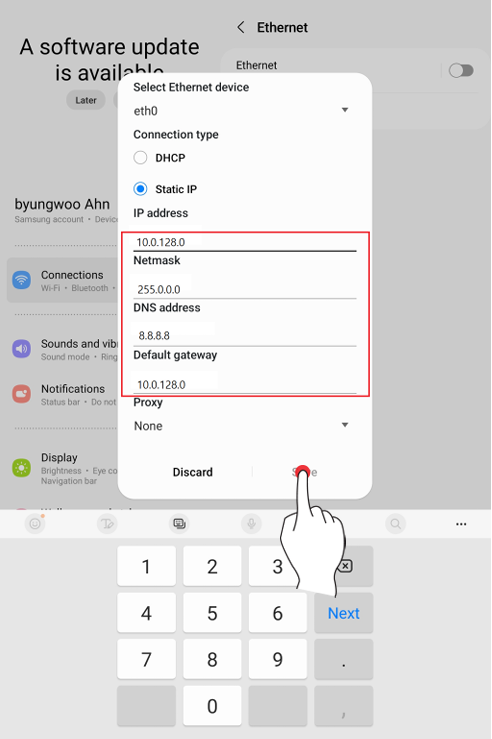

3. Saisir l’adresse IP fixe et enregistrer
Saisissez une adresse IP fixe en vous référant à la valeur affichée à l’écran, puis enregistrez-la.

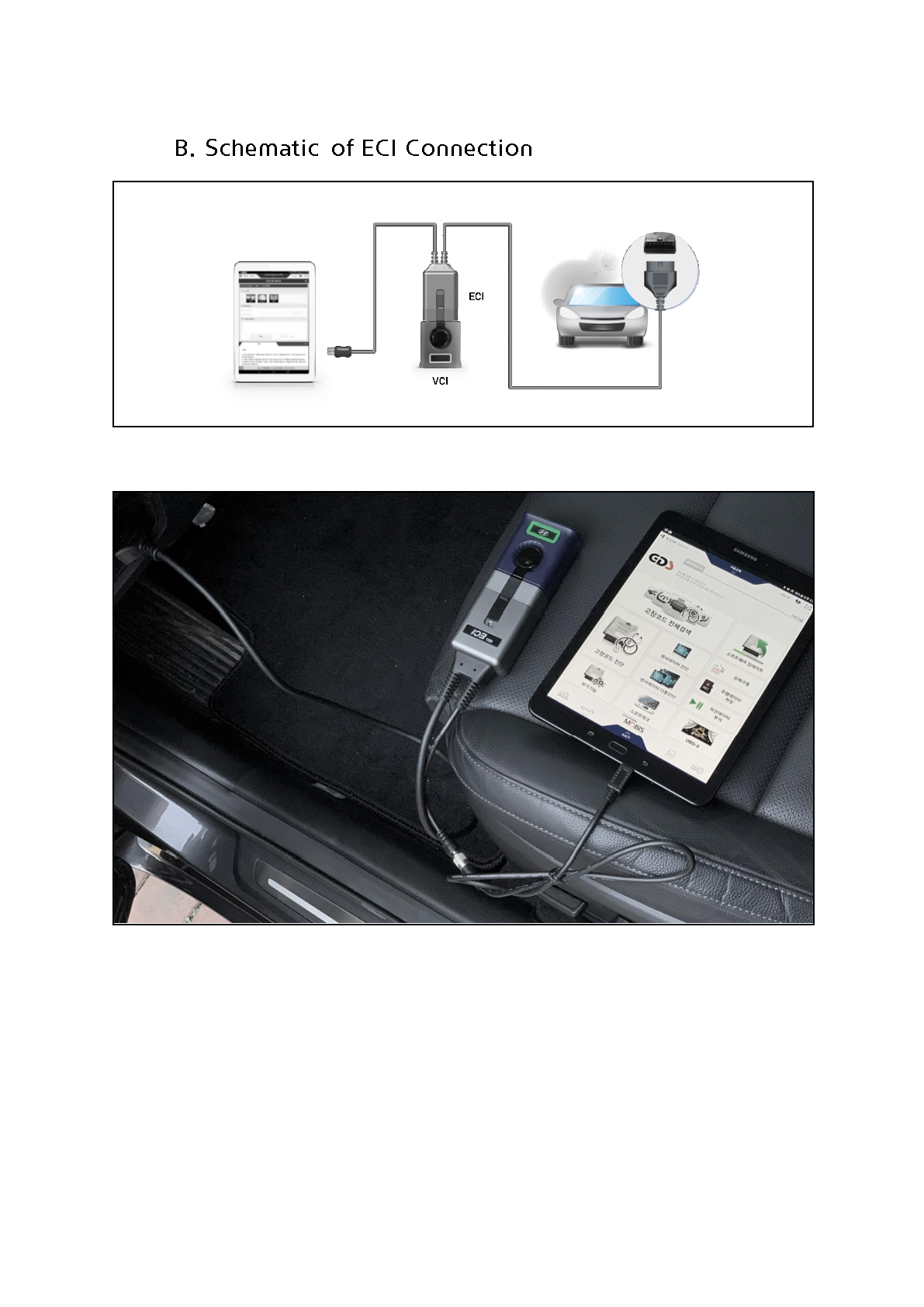

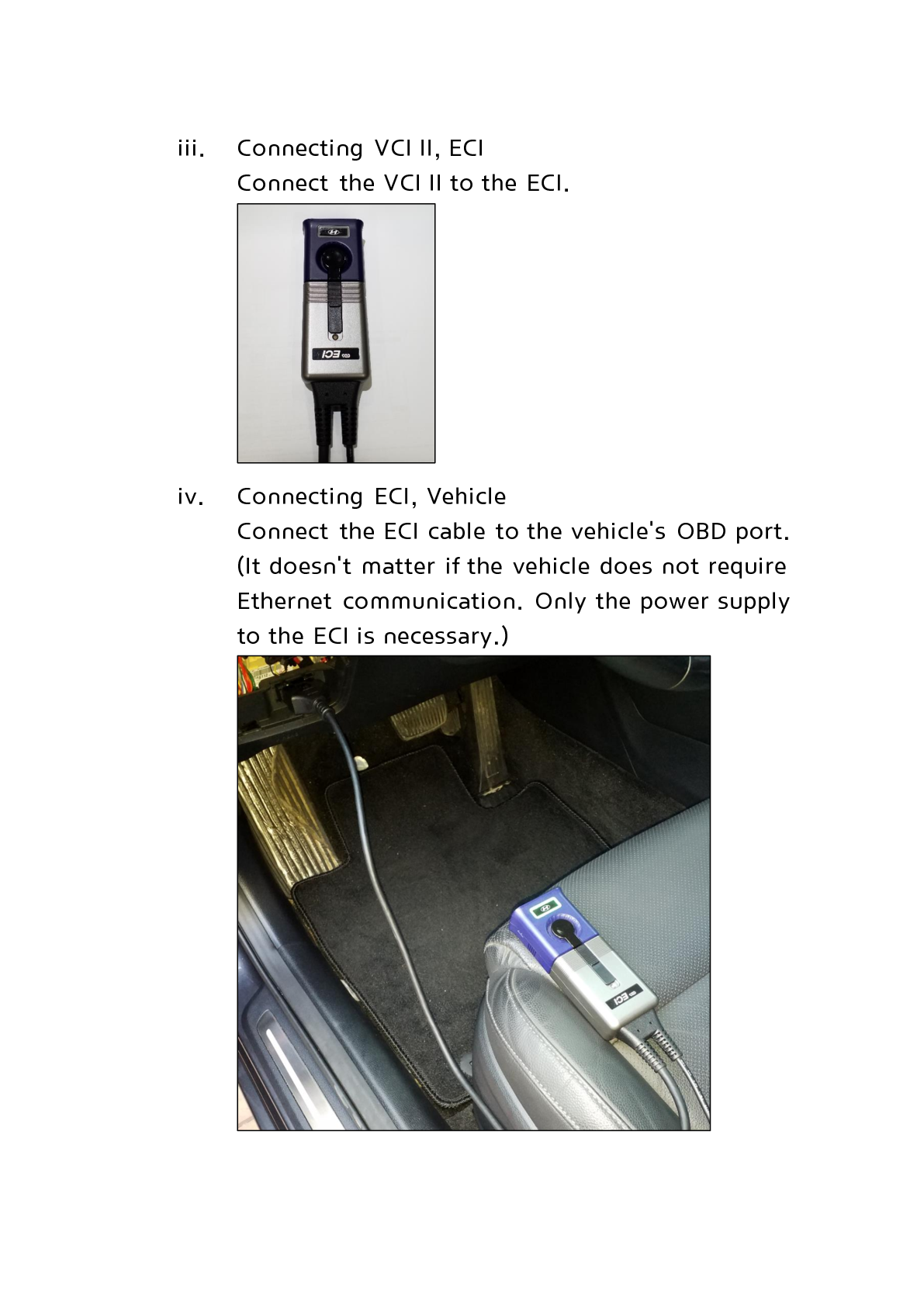

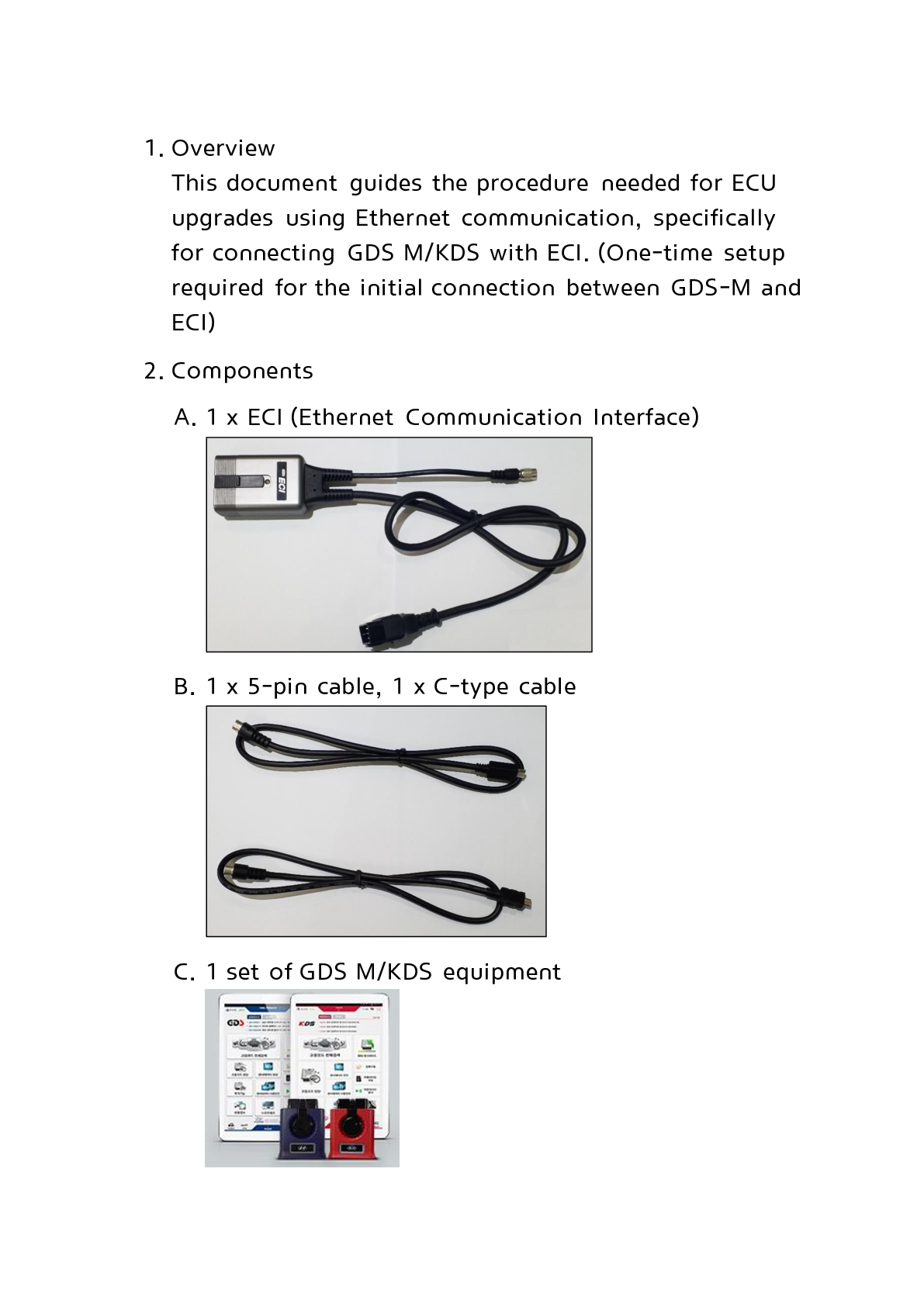

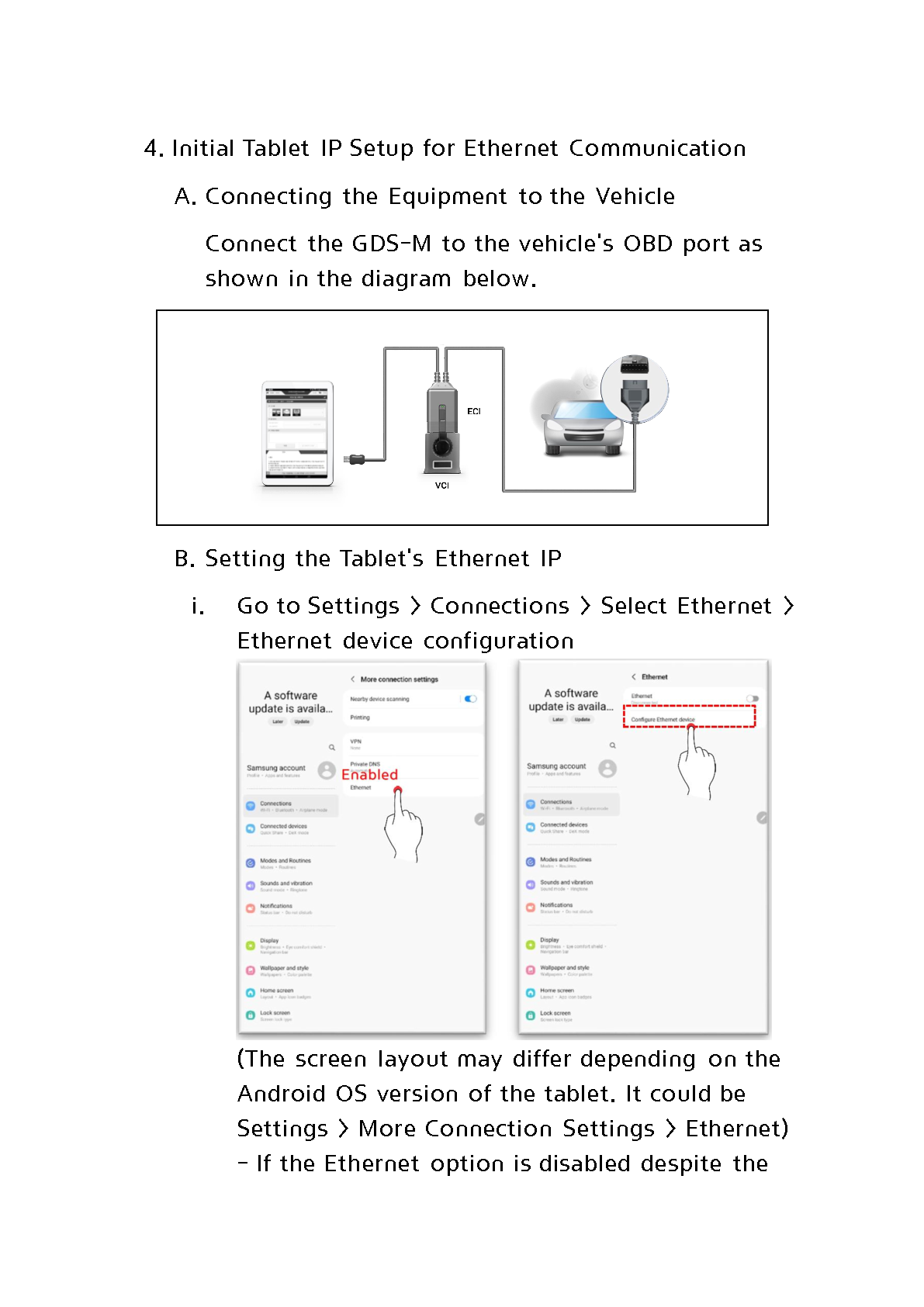

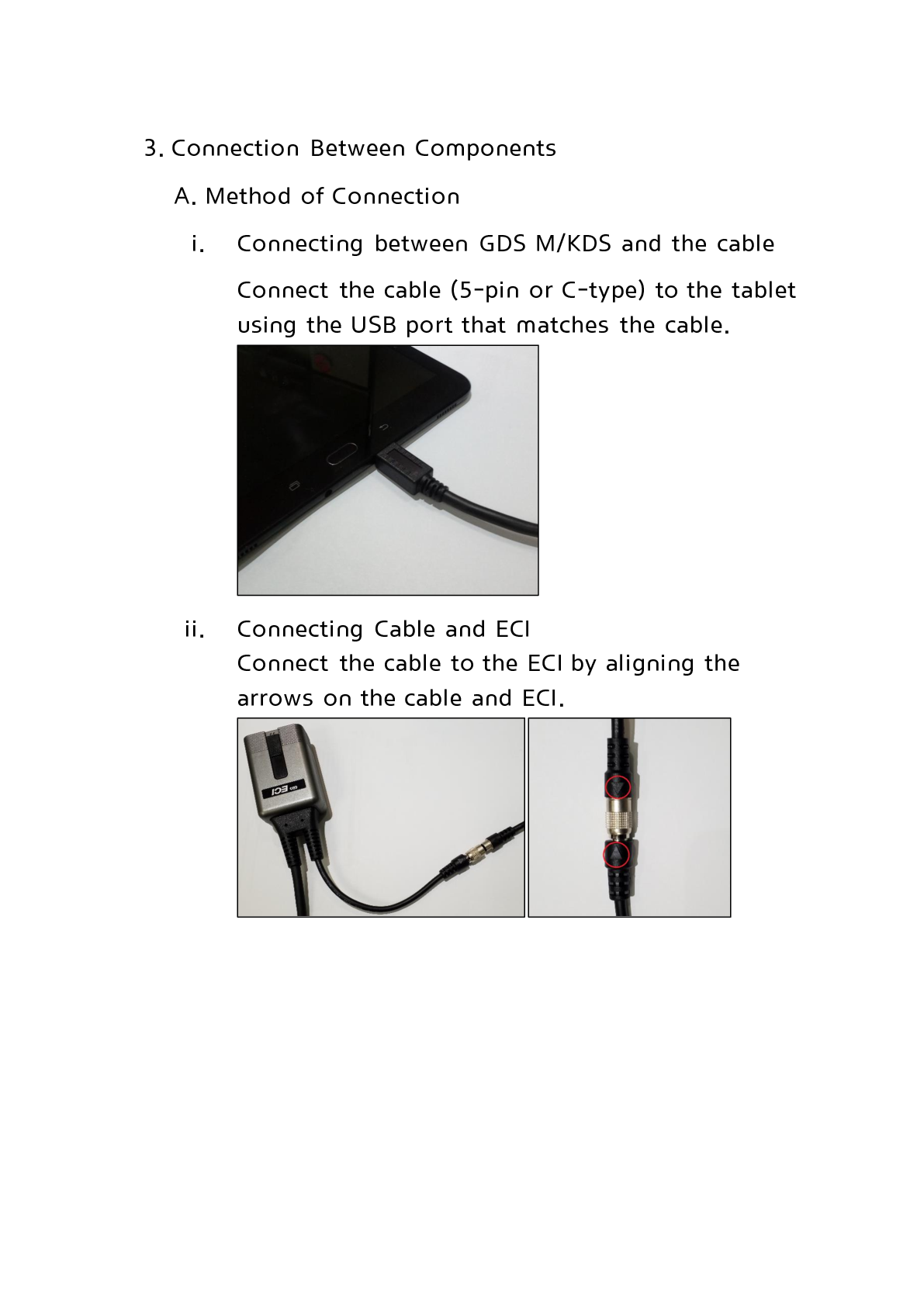

Annexe. Configuration de l’ECI, du VCI2 et d’une tablette PC
