Comment jumeler le CVCI (VCI compact) et le module de déclenchement?

Par défaut, le CVCI (VCI compact) et le module de déclenchement achetés dans un même ensemble portent les mêmes cinq derniers chiffres de numéro de série. Ces deux appareils sont préjumelés en usine. Dans des conditions normales, ils se connectent donc automatiquement dès qu’ils sont sous tension, sans qu’un jumelage distinct soit nécessaire.

Si les appareils ne sont pas préjumelés ou si vous devez utiliser des appareils dont les numéros de série sont différents, vous pouvez réinitialiser le jumelage par défaut comme suit.

 Jumelage du CVCI (VCI compact) et du module de déclenchement (1:1)

   1) Branchez le CVCI au connecteur OBD-II, puis utilisez une tige pour appuyer sur le commutateur de jumelage situé sous le module CVCI. Le CVCI passe alors en mode prêt pour le jumelage, et les témoins vert et rouge s’allument en alternance à une fréquence de 1 Hz. Le mode d’attente de jumelage du CVCI demeure actif pendant 60 secondes.

<Commutateur de jumelage du CVCI>

   2) Branchez le module de déclenchement à la prise d’allume-cigare du véhicule, puis maintenez la touche Enter du module enfoncée pendant au moins 5 secondes. Après l’émission d’un signal sonore, la touche Enter s’allume en orange (les témoins vert et rouge sont tous deux allumés) et le voyant VCI2 clignote rapidement en rouge. Lorsque le CVCI à jumeler est détecté, le témoin CAN1 du VCI1 s’allume en vert. Après environ 20 secondes de tentative de jumelage, un signal sonore retentit et la touche Enter s’allume normalement en vert.

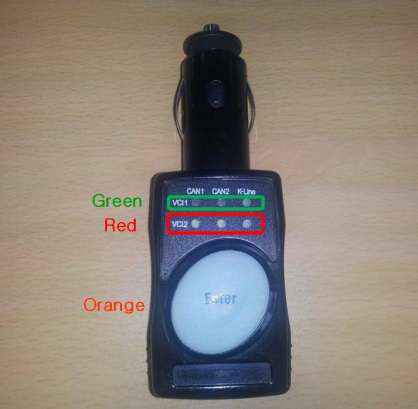

<Voyants DEL du module de déclenchement>

  3) Si le témoin CAN1 ne s’allume pas en vert, le jumelage a échoué. Répétez alors les étapes 1) et 2).

  4) Une fois le jumelage terminé, débranchez le CVCI et le module de déclenchement du véhicule, puis rebranchez-les afin de vérifier que le jumelage par défaut a été correctement établi. Lorsque le CVCI est branché au connecteur OBD-II et que le module de déclenchement est branché à la prise d’allume-cigare, les témoins CAN1 et CAN2 du CVCI s’allument en vert pâle.
