Procédure de passage en mode d’enregistrement après le jumelage du CVCI

Procédure de passage en mode d’enregistrement Smart Drogger
Voici la procédure de passage en mode d’enregistrement après le jumelage du CVCI.

1. Après le jumelage du CVCI, exécutez le fichier ci-dessous pour configurer le mode d’enregistrement.

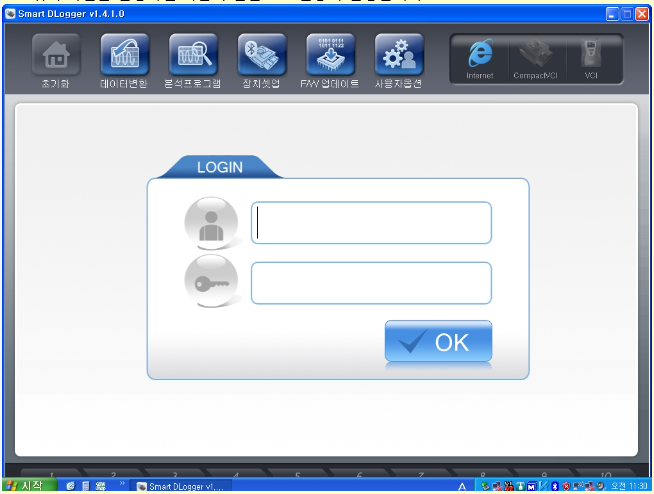

Lorsque vous exécutez le fichier ci-dessus, la fenêtre de connexion suivante s’affiche.

2. L’identifiant et le mot de passe de connexion ci-dessus ne sont accessibles qu’à certains utilisateurs du centre.

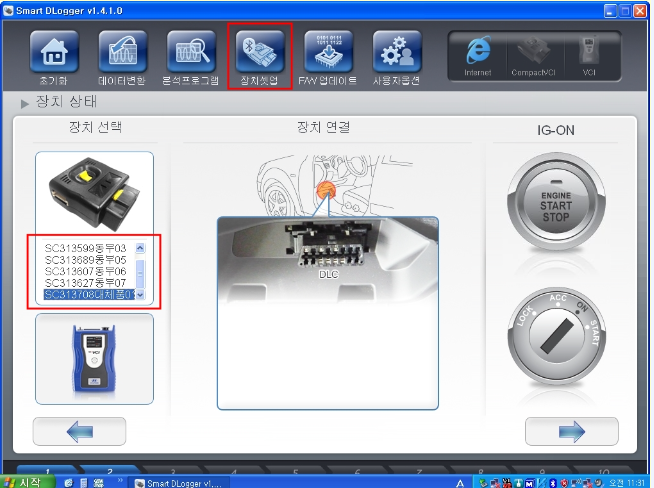

3. Après la connexion, sélectionnez le CVCI et établissez la connexion.

Après avoir jumelé le CVCI dans Windows, accédez à « Configuration du périphérique » et enregistrez le CVCI concerné.
Le numéro de série du CVCI enregistré s’affiche alors au centre de l’écran illustré ci-dessus.

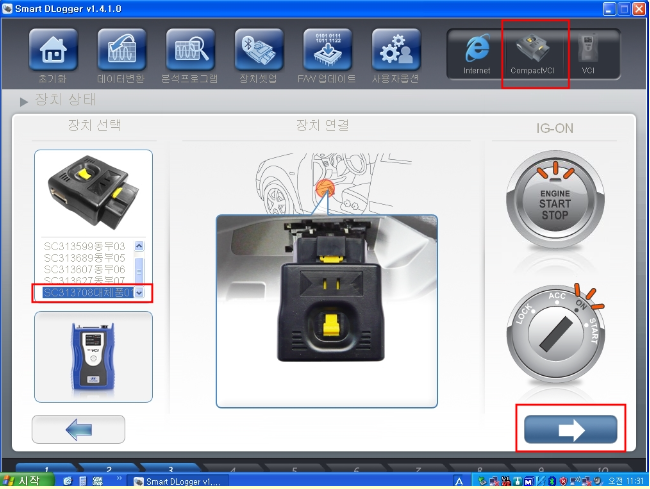

4. Sélectionnez le CVCI à configurer, puis cliquez sur (→). L’indicateur situé dans la partie supérieure de l’écran ci-dessous
s’active et s’affiche en couleur.

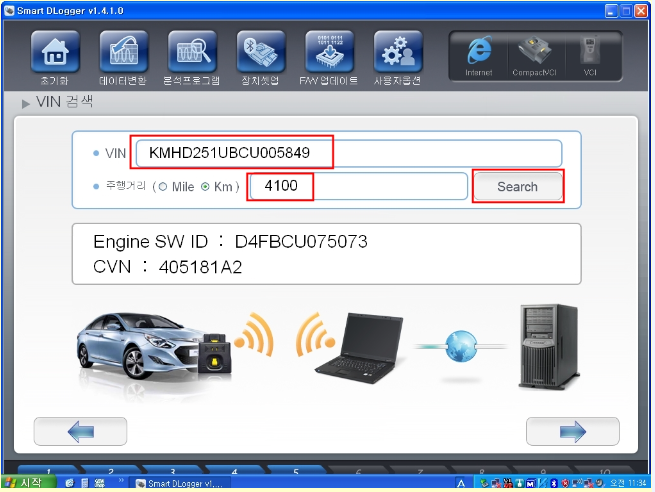

5.  1) Une fois la connexion au CVCI établie, la fenêtre de sélection du véhicule ci-dessous s’affiche.
Saisissez le NIV et le kilométrage, puis sélectionnez « Search » pour terminer la sélection du modèle de véhicule.

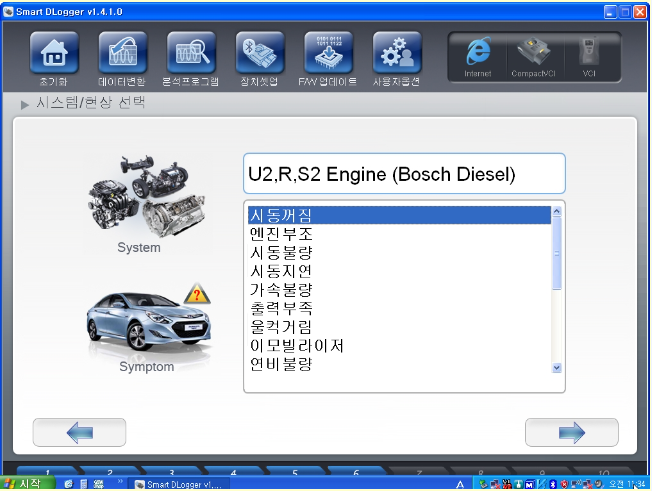

  2) Après avoir sélectionné le modèle de véhicule, cliquez sur (→). La fenêtre ci-dessous permettant de sélectionner le symptôme s’affiche.
Sélectionnez le symptôme de défaillance du véhicule, puis cliquez sur (→).

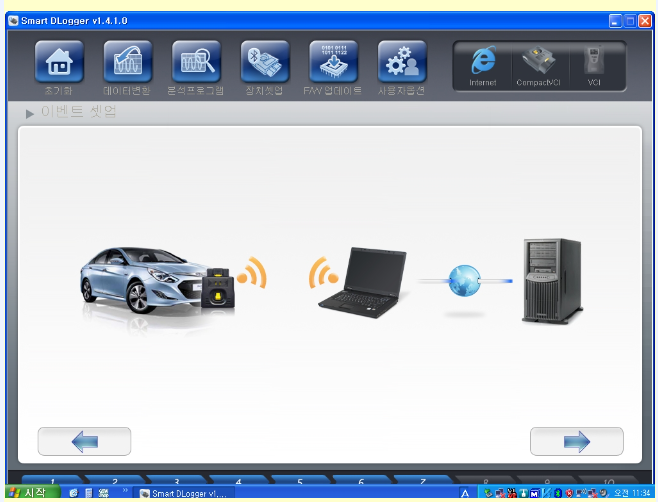

6.  1) Une fois le véhicule et le symptôme sélectionnés, la fenêtre de connexion au serveur illustrée ci-dessus s’affiche.

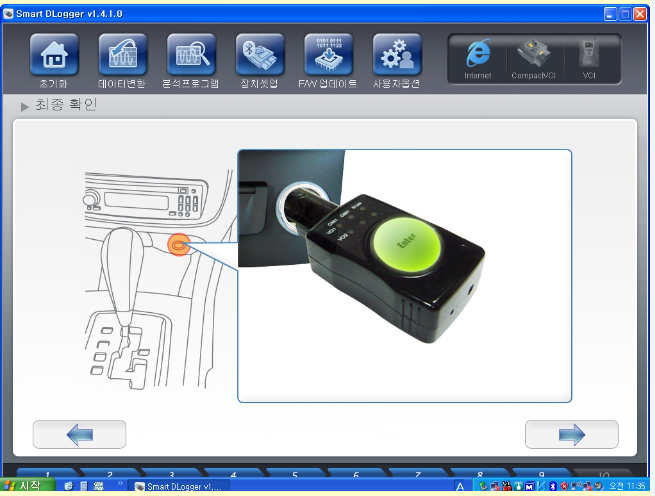

2) Après la connexion au serveur, le message ci-dessous vous invite à connecter le module T. Une fois le module T
connecté, cliquez sur (→).

3) Une fois le jumelage Bluetooth entre le CVCI et le module T terminé, le message de réussite ci-dessous
s’affiche.
Vous pouvez ensuite conduire le véhicule afin de reproduire et de vérifier le symptôme, puis appuyer sur le bouton Entrée du module T pour
enregistrer les données.
