¿Cómo se emparejan el CVCI (VCI compacto) y el módulo de activación?

De manera predeterminada, el VCI compacto (CVCI) y el módulo de activación adquiridos en un mismo paquete tienen los mismos últimos 5 dígitos del número de serie. Ambos dispositivos se venden emparejados de fábrica. Por lo tanto, en condiciones normales, se conectarán automáticamente al recibir alimentación sin necesidad de realizar un emparejamiento por separado.

Si los dispositivos no están emparejados de fábrica o si necesita utilizar dispositivos con números de serie diferentes, puede restablecer el emparejamiento predeterminado como se indica a continuación.

 Emparejamiento del CVCI (VCI compacto) y el módulo de activación (1:1)

   1) Conecte el CVCI al conector OBD-II y utilice un pasador para presionar el interruptor de emparejamiento ubicado en la parte inferior del módulo CVCI. El dispositivo entrará en el estado de preparación para el emparejamiento, y los indicadores verde y rojo se encenderán alternadamente a una frecuencia de 1Hz. El modo de espera de emparejamiento del CVCI permanecerá activo durante 60 segundos.

<Interruptor de emparejamiento del CVCI>

   2) Conecte el módulo de activación a la toma del encendedor del vehículo y mantenga presionada la tecla Enter del módulo de activación durante al menos 5 segundos. Después de escucharse un pitido (beep), la tecla Enter se iluminará en color naranja (cuando los indicadores verde y rojo estén encendidos), y el LED VCI2 parpadeará rápidamente en rojo. Cuando se detecte el CVCI que se emparejará, el indicador CAN1 de VCI1 se encenderá en verde. Después de aproximadamente 20 segundos de intento de emparejamiento, se escuchará un pitido y la tecla Enter se iluminará en verde para indicar que el proceso finalizó correctamente.

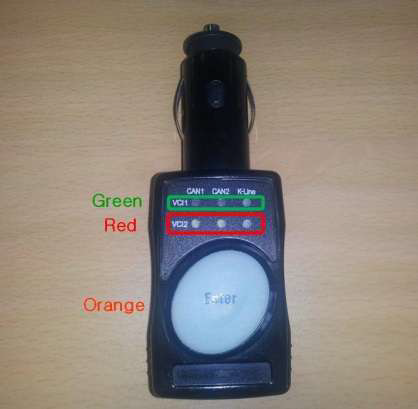

<LED del módulo de activación>

  3) Si el indicador CAN1 no se enciende en verde, el emparejamiento falló. Repita los pasos 1) y 2).

  4) Después de completar el emparejamiento, desconecte el CVCI y el módulo de activación del vehículo y vuelva a conectarlos para confirmar que el emparejamiento predeterminado se haya establecido correctamente. Conecte el CVCI al conector OBD-II y el módulo de activación a la toma del encendedor. Los indicadores CAN1 y CAN2 del CVCI se encenderán en verde claro.
