[Видео] Руководство по подключению ECI (Ethernet Communication Interface) (включая настройку статического IP-адреса Ethernet)

Oscar Eom

02/09/2026 09:51 Обновлено

Если видеоруководство не отображается на YouTube, нажмите здесь, чтобы скачать видео.

Обзор
В случае необходимости выполнения обновления ECU с использованием Ethernet-связи приведена процедура подключения GDS-M и ECI.
(Однократная настройка при первом подключении GDS-M и ECI)
Комплект поставки

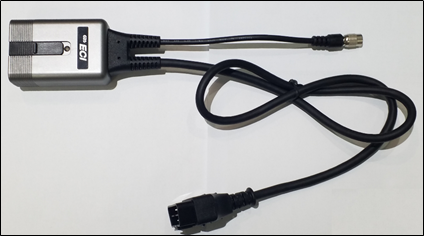

1. ECI (Ethernet Communication Interface) — 1 шт.
2. Кабель 5-pin и кабель C-type — по 1 шт.
3. Комплект оборудования GDS-M — 1 шт.
Подключение компонентов

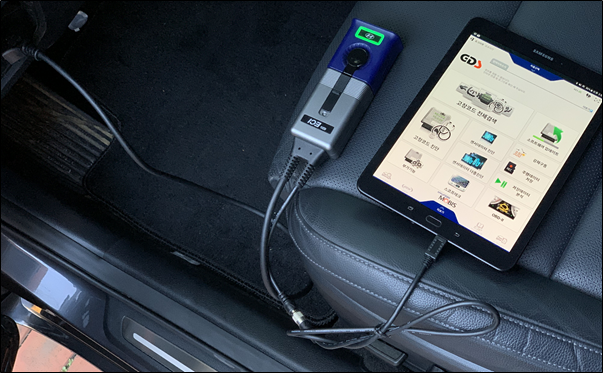

1. Подключение GDS-M и кабеля
  Подключите к планшету кабель с разъемом, соответствующим USB-порту планшета (5pin или C-type).
2. Подключение кабеля и ECI
  Соедините кабель с кабелем ECI, расположив стрелки на разъемах друг напротив друга.
3. VCI-Ⅱ и ECI.
  .
4. Подключение ECI к автомобилю
  Подключите кабель ECI OBD к разъему OBD автомобиля.
  (Тип автомобиля не имеет значения — поддержка Ethernet-связи не требуется. Необходимо только подать питание на ECI.)

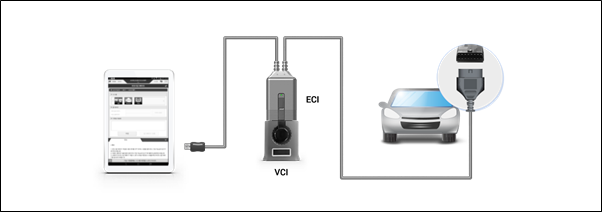

2. Схема подключения ECI

Настройка IP-адреса планшета для первого Ethernet-подключения
1. Подключение оборудования к автомобилю

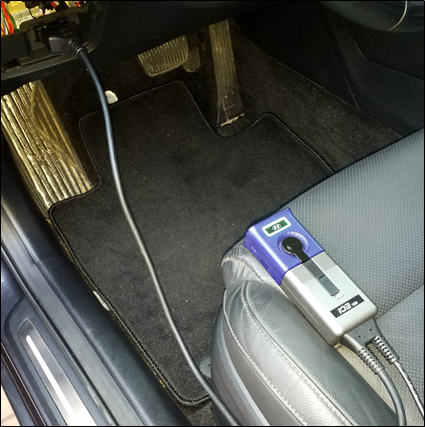

  Подключите GDS-M к разъему OBD автомобиля, как показано на рисунке ниже..
2. Настройка Ethernet IP на планшете

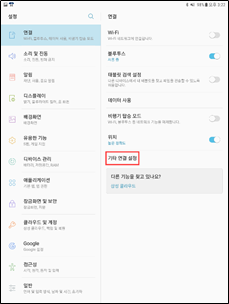

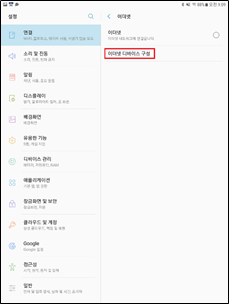

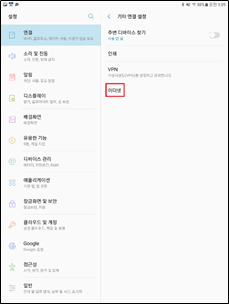

  1. Выберите Настройки > Подключения > Другие настройки подключения > Ethernet

    В зависимости от версии OS планшета экран может отличаться.(Настройки > Другие настройки подключения > Ethernet)
    - Если пункт Ethernet неактивен, несмотря на исправное подключение разъема OBD автомобиля и кабеля ECI OBD (горит зеленый LED VCI-II), переподключите кабель ECI USB, подсоединенный к USB-порту планшета, и проверьте, активировался ли пункт.

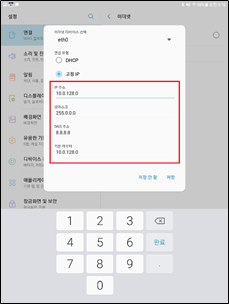

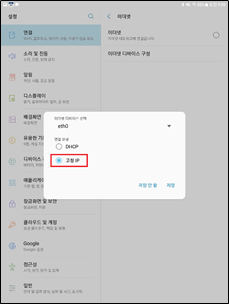

3. Настройка IP
