Standardowo CVCI (Compact VCI) i moduł wyzwalający zakupione w jednym pakiecie mają identyczne ostatnie 5 cyfr numeru seryjnego produktu. Te dwa urządzenia są sprzedawane z ustawionym domyślnym parowaniem. Dlatego w normalnych warunkach, po podaniu zasilania, połączą się automatycznie bez konieczności wykonywania dodatkowego parowania.
Jeżeli domyślne parowanie nie zostało ustawione lub jeśli używane są urządzenia o różnych numerach seryjnych, można ponownie skonfigurować domyślne parowanie zgodnie z poniższą procedurą.
Parowanie CVCI (Compact VCI) z modułem wyzwalającym (1:1)
1) Podłącz CVCI do złącza OBD-II, a następnie za pomocą szpilki naciśnij przełącznik parowania znajdujący się w dolnej części modułu CVCI. Urządzenie przejdzie do stanu gotowości do parowania, a diody zielona i czerwona będą świecić naprzemiennie z częstotliwością 1 Hz. Tryb oczekiwania na parowanie CVCI jest aktywny przez 60 sekund.
<Przełącznik parowania CVCI>
2) Podłącz moduł wyzwalający do gniazda zapalniczki w pojeździe i naciśnij oraz przytrzymaj klawisz Enter modułu wyzwalającego przez co najmniej 5 sekund. Po sygnale dźwiękowym klawisz Enter zaświeci na pomarańczowo (gdy świecą jednocześnie diody zielona i czerwona) albo dioda VCI2 LED zacznie szybko świecić naprzemiennie na czerwono. Po wykryciu CVCI przeznaczonego do sparowania wskaźnik CAN1 na VCI1 zaświeci na zielono. Po około 20 sekundach próby parowania rozlegnie się sygnał dźwiękowy, a klawisz Enter zaświeci na zielono, wskazując pomyślne zakończenie parowania.

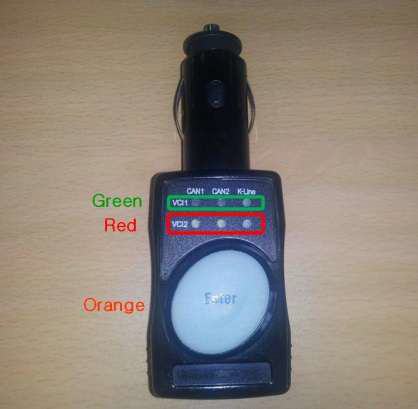

<Diody LED modułu wyzwalającego>
3) Jeżeli wskaźnik CAN1 nie zaświeci na zielono, parowanie nie powiodło się. Powtórz kroki 1) i 2).
4) Po zakończeniu parowania odłącz CVCI i moduł wyzwalający od pojazdu, a następnie podłącz je ponownie, aby sprawdzić, czy domyślne parowanie zostało prawidłowo ustawione. Po podłączeniu CVCI do złącza OBD-II i modułu wyzwalającego do gniazda zapalniczki wskaźniki CAN1 i CAN2 na CVCI zaświecą na jasnozielono.
