트러블슈팅: KDS 2.0 ECU 업그레이드 중 HSM 인증서 오류 해결 방법

이 문서는 KDS 2.0에서 ECU 업그레이드 시도 시, 특히 태블릿 교체 후 발생하는 "HSM 인증서가 만료되었습니다" 또는 "인증서가 제대로 수신되지 않았습니다" 오류 메시지 해결 방법을 설명합니다.

증상

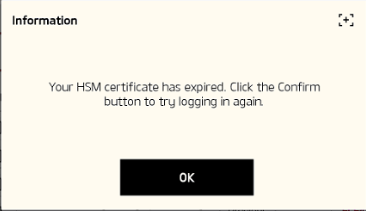

진단 태블릿을 교체하고 KDS 2.0을 설치한 후, ECU 업그레이드 기능 사용 시 다음과 같은 경고 팝업이 표시됩니다:

원인

이 문제는 VCI 장치(VCI II(2) 또는 VCI III(3))에 유효한 보안 인증서가 없기 때문에 발생합니다. 사용자 로그인 시 서버에서 VCI 장치로 인증서가 정상적으로 주입되어야 합니다.

해결 방법

1. KDS 2.0에서 로그아웃하고 애플리케이션을 완전히 종료합니다.
2. 태블릿 PC를 재부팅합니다.
3. KDS 2.0을 다시 실행합니다.
   (이 시점에서 VCI를 차량에 연결하지 마십시오.)
4. 로그 수집을 활성화합니다 — 이 방법이 실패할 경우를 대비해서입니다.

   • KDS 2.0 오류 로그 보고서 전송 방법
5. 자격 증명으로 로그인한 후 백그라운드 인증 동기화를 위해 2~3분 기다립니다.
6. 제품 패키지에 포함된 전용 케이블을 사용하여 태블릿 PC와 VCI 장치를 연결합니다.
   아래 케이블 요구사항을 참조하십시오.
7. VCI 장치를 차량 OBD 포트에 연결합니다.
8. 2~3분 기다립니다.
9. 일부 ECU로 FCS¹를 실행하여 통신을 확인합니다.
10. ECU 업그레이드를 시도합니다.
    동일한 오류 메시지로 계속 실패하면 오류 로그를 제출하십시오.

케이블 요구사항

문제가 지속되는 경우

위 단계를 따른 후에도 동일한 오류 메시지로 계속 실패하는 경우, GIT 서버에 오류 로그를 제출하십시오.

• KDS 2.0 오류 로그 보고서 전송 방법

1. FCS: 고장 코드 검색(Fault Code Searching) — 차량 ECU에서 고장 코드를 읽는 진단 기능입니다. 돌아가기
