현대자동차 고전압 배터리팩(BSA) 및 PE 시스템 누수/기밀 테스트용 막음 커넥터 장착 가이드로, 부품 번호는 E(배터리팩), P(PE 시스템), V(벤팅 밸브)로 구분됩니다. 차종별 맞춤 커넥터 사용과 E007/E010 소켓 호환 원칙을 안내하며, 차종별 상세 규격과 벤팅 밸브 사양도 포함되어 있습니다.
📑 목차
문서 핵심 요약 및 기밀 체결 4대 원칙
- 배터리팩 막음 커넥터: 부품 번호가 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 부품 번호가 문자 "P"로 시작합니다. (P001 ~ P019)
-
막음 커넥터 체결 위치: F는 배터리팩 앞쪽(Front), R은 배터리팩 뒤쪽(Rear) 체결 위치를 의미합니다. (예:
P001(F)= 배터리팩 앞쪽 체결,F/R= 배터리팩 앞/뒤 공용) - 벤팅 밸브 차단 어댑터: 부품 번호가 문자 "V"로 시작합니다. (V001 ~ V008)
-
HEV / PHEV 배터리 벤팅 키트:
HK09356-P7000공용 차단 키트 적용 - E007과 E010 호환 원칙: 같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 내부 구성 및 단자 형상에 따라 구분하여 사용합니다.

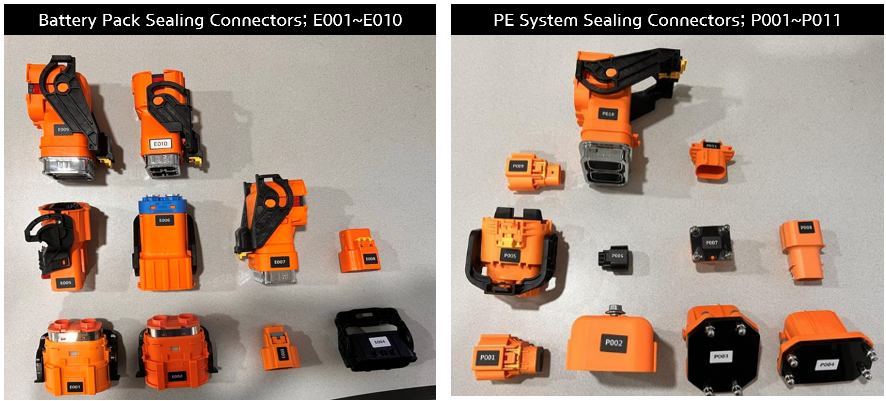

막음 커넥터는 어떻게 생겼나요?
PE 시스템 누수 테스트 막음 커넥터와 배터리팩 누수 테스트 막음 커넥터는 외형이 다릅니다
- 배터리팩 막음 커넥터: 이 커넥터의 부품 번호는 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 이 커넥터의 부품 번호는 문자 "P"로 시작합니다. (P001 ~ P019) (F: 배터리팩 앞쪽/Front, R: 배터리팩 뒤쪽/Rear)
- 벤팅 밸브 차단 어댑터: 이 커넥터의 부품 번호는 문자 "V"로 시작합니다. (V001 ~ V008)
-
하이브리드(HEV/PHEV) 벤팅 키트:
HK09356-P7000공용 키트를 적용합니다.

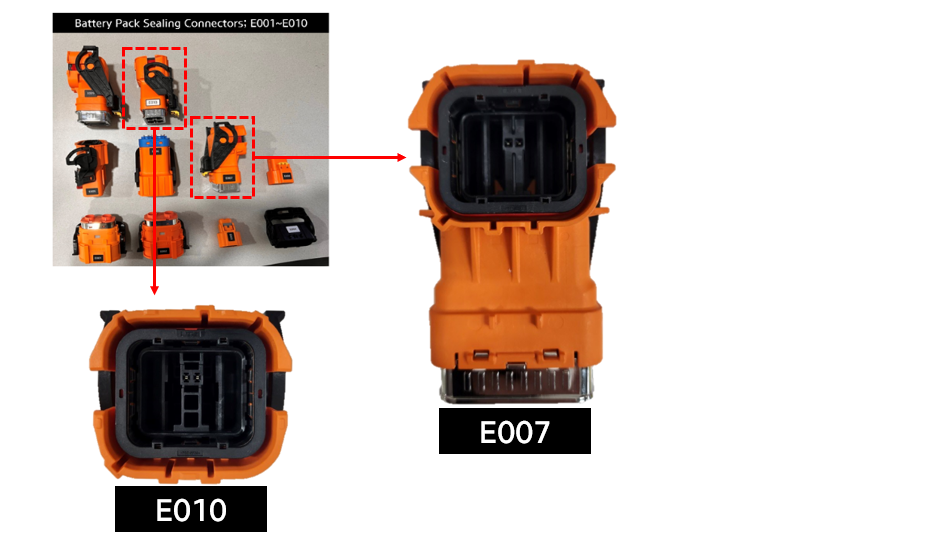

E007과 E010은 배터리 팩 조립 형태에 따라 사용할 수 있습니다
같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 구성에 따라 사용해야 합니다
[핵심 기술 노하우] E007과 E010은 외형 소켓 쉘 규격은 동일하나 내부 단자 핀 배열 및 가이드 키웨이가 상이합니다. 차종별 배터리팩 조립 사양에 맞춰 정확한 규격을 장착해야 오체결 파손 및 가압 누설을 방지할 수 있습니다.
현대자동차 차종별 기밀 막음커넥터 장착 가이드
💡 원하시는 차종명을 클릭하시면 해당 차량의 상세 막음커넥터(배터리팩 BSA / PE 시스템) 규격 및 벤팅 밸브 사양이 펼쳐집니다.
아이오닉 일렉트릭 (AE EV) (2017~2020년형)
2WD
상세 규격 열기 / 닫기 ▾
아이오닉 일렉트릭 (AE EV) (2017~2020년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E001 E003 E004 E005
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
코나 일렉트릭 (OS EV / OSe / OSi / OSc) (2019~2021년형)
2WD
상세 규격 열기 / 닫기 ▾
코나 일렉트릭 (OS EV / OSe / OSi / OSc) (2019~2021년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E001 또는 E002 E003 E004
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
디 올 뉴 코나 일렉트릭 (SX2 EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
디 올 뉴 코나 일렉트릭 (SX2 EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007
벤팅 밸브: 에어호스 어댑터 BA201
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P003(F)
배터리팩 뒤쪽 (Rear - R): -
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
아이오닉 5 (NE EV / NE1a EV) (2022~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
아이오닉 5 (NE EV / NE1a EV) (2022~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E008
벤팅 밸브: V001 x 2ea, V002 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
배터리팩 뒤쪽 (Rear - R): 4WD: P002(R), P003(R) PTC적용 시 P008(PTC) 추가
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
아이오닉 5 PE (NE EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
아이오닉 5 PE (NE EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E008
벤팅 밸브: 롱레인지: V001 x 2, V002 x 2 / 스탠다드: V005 x 2, V002 x 2
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P003(F/R) P006(F) P008(F)
배터리팩 뒤쪽 (Rear - R): P003(F/R) P013(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
아이오닉 5 N (NE EV N) (2024년형~)
4WD
상세 규격 열기 / 닫기 ▾
아이오닉 5 N (NE EV N) (2024년형~)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E008 E010
벤팅 밸브: V001 x 2ea, V002 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F)
배터리팩 뒤쪽 (Rear - R): P003(F/R) P006(F/R) P013(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
아이오닉 6 (CE EV) (2023~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
아이오닉 6 (CE EV) (2023~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E008
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
배터리팩 뒤쪽 (Rear - R): 4WD: P002(R), P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
아이오닉 6 PE (CE EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
아이오닉 6 PE (CE EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E008
벤팅 밸브: 롱레인지: V001 x 2, V002 x 4 / 스탠다드: V005 x 2, V002 x 4
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): 4WD: P001(F), P002(F), P003(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
배터리팩 뒤쪽 (Rear - R): -
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
캐스퍼 일렉트릭 (AX1 EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
캐스퍼 일렉트릭 (AX1 EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E009
벤팅 밸브: 에어호스 BA102 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
포터 II 일렉트릭 (HR EV / HR EV PE) (2020년형~)
2WD
상세 규격 열기 / 닫기 ▾
포터 II 일렉트릭 (HR EV / HR EV PE) (2020년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E002 E003 E004
벤팅 밸브: 2025~ PE: 하부 측면 2개 벤팅 밸브 차단
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
ST1 (TSD-A01 EV) (2025년형~)
2WD
상세 규격 열기 / 닫기 ▾
ST1 (TSD-A01 EV) (2025년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007
벤팅 밸브: V001 x 4ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P003(F) P007(F) P009(F) P013(F)
배터리팩 뒤쪽 (Rear - R): -
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
싼타페 HEV (TM / MX5 HEV) (2022년형~)
2WD / AWD
상세 규격 열기 / 닫기 ▾
싼타페 HEV (TM / MX5 HEV) (2022년형~)
2WD / AWD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
PH001 PH002
벤팅 밸브: HK09356-P7000
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
스타리아 HEV (US4 HEV) (2025년형~)
2WD
상세 규격 열기 / 닫기 ▾
스타리아 HEV (US4 HEV) (2025년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 PH002 PH007
벤팅 밸브: HK09356-P7000
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
싼타페 / 투싼 PHEV (TM / MX5 / NX4e PHEV) (2021년형~)
AWD
상세 규격 열기 / 닫기 ▾
싼타페 / 투싼 PHEV (TM / MX5 / NX4e PHEV) (2021년형~)
AWD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E003/E004 PH002 PH003
벤팅 밸브: HK09356-P7000 (MX5/NX4e 2025~: V001 x 2 추가)
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
현대자동차 전 차종 기밀 막음커넥터 종합 대조표
※ 지원 범위 안내 (Positive 방식): 본 대조표에 기재된 차종 및 연식에 한하여 지원되며, 표에 명시되지 않은 차종/연식은 지원 대상에 포함되지 않으니 참고하시기 바랍니다.
※ 체결 위치 기호 안내: F = 배터리팩 앞쪽(Front), R = 배터리팩 뒤쪽(Rear), F/R = 배터리팩 앞/뒤 공용
| 차종명 | 연식 | 구동방식 | 배터리팩(BSA) 막음 커넥터 | PE 시스템 막음 커넥터 (F: 배터리팩 앞쪽, R: 배터리팩 뒤쪽) | 벤팅 밸브 차단 사양 |
|---|---|---|---|---|---|
| 아이오닉 일렉트릭 (AE EV) | 2017~2020년형 | 2WD | E001, E003, E004, E005 | - | - |
| 코나 일렉트릭 (OS EV / OSe / OSi / OSc) | 2019~2021년형 | 2WD | E001 또는 E002, E003, E004 | - | - |
| 디 올 뉴 코나 일렉트릭 (SX2 EV) | 2024년형~ | 2WD | E004, E007 | F: P003(F) | 에어호스 어댑터 BA201 |
| 아이오닉 5 (NE EV / NE1a EV) | 2022~2024년형 | 2WD / 4WD | E004, E006, E007, E008 | F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC적용 시 P008(PTC) 추가 | V001 x 2ea, V002 x 2ea |
| 아이오닉 5 PE (NE EV PE) | 2025년형~ | 2WD / 4WD | E004, E006, E007, E008 | F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R), P013(R) | 롱레인지: V001 x 2, V002 x 2 / 스탠다드: V005 x 2, V002 x 2 |
| 아이오닉 5 N (NE EV N) | 2024년형~ | 4WD | E004, E007, E008, E010 | F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F) / R: P003(F/R), P006(F/R), P013(R) | V001 x 2ea, V002 x 2ea |
| 아이오닉 6 (CE EV) | 2023~2024년형 | 2WD / 4WD | E004, E006, E007, E008 | F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R) | - |
| 아이오닉 6 PE (CE EV PE) | 2025년형~ | 2WD / 4WD | E004, E006, E007, E008 | F: 4WD: P001(F), P002(F), P003(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) | 롱레인지: V001 x 2, V002 x 4 / 스탠다드: V005 x 2, V002 x 4 |
| 캐스퍼 일렉트릭 (AX1 EV) | 2024년형~ | 2WD | E004, E009 | - | 에어호스 BA102 x 2ea |
| 포터 II 일렉트릭 (HR EV / HR EV PE) | 2020년형~ | 2WD | E002, E003, E004 | - | 2025~ PE: 하부 측면 2개 벤팅 밸브 차단 |
| ST1 (TSD-A01 EV) | 2025년형~ | 2WD | E004, E007 | F: P001(F), P003(F), P007(F), P009(F), P013(F) | V001 x 4ea |
| 싼타페 HEV (TM / MX5 HEV) | 2022년형~ | 2WD / AWD | PH001, PH002 | - | HK09356-P7000 |
| 스타리아 HEV (US4 HEV) | 2025년형~ | 2WD | E004, PH002, PH007 | - | HK09356-P7000 |
| 싼타페 / 투싼 PHEV (TM / MX5 / NX4e PHEV) | 2021년형~ | AWD | E003/E004, PH002, PH003 | - | HK09356-P7000 (MX5/NX4e 2025~: V001 x 2 추가) |
개정 이력 (Revision History)
| 일자 | 개정 내용 |
|---|---|
| 2026-08-24 | [대규모 정기 개정] 2025~2026년형 최신 전동화 차종(PE 페이스리프트 모델 등) 전수 반영, V-시리즈 벤팅 어댑터 체계 신설 |
| 2024-12-17 | [최초 제정] 지원 모델 최초 매트릭스 업데이트 및 E007 / E010 배터리팩 소켓 호환성 가이드 추가 |
