KIA | KDS 2.0 | 문제 해결: 이더넷 필요 ECU 업그레이드 실패

빠른 링크

• 적용 대상
• 증상
• 원인
• 해결 방법
• 공통 오류 코드
• 그래도 작동하지 않는 경우

적용 대상

다음 장치를 사용하는 이더넷(Ethernet) 필요 ECU 업그레이드 진행시에 해당

• VCI2 + ECI (유선 이더넷 경로)
• VCI3 + 9핀 USB 케이블 (USB를 통한 이더넷)
• KDS 2.0 진단 장치 및 안드로이드 태블릿

증상

• ECU 업그레이드가 오류 코드(XXXX‑XX‑XXXX)와 함께 실패함
• 오류 코드 찾기 ⧉

원인

• 잘못되었거나 누락된 태블릿 고정 IP 구성
• 구식 Android OS 또는 Google Play 시스템 업데이트 버전
• 불안정한 VCI2/VCI3 전원 또는 불완전한 연결
• ECU 또는 차량 통신 불량

해결 방법

1단계) 올바른 장비 연결 확인

참고:
시스템 또는 OS 업데이트 시 수동으로 구성한 이더넷 설정이 초기화될 수 있습니다. 업데이트 후 설정을 반드시 확인하고 필요시 재구성하세요.

이더넷을 통한 ECU 업그레이드에 필요한 정확한 연결 방법을 확인하세요:

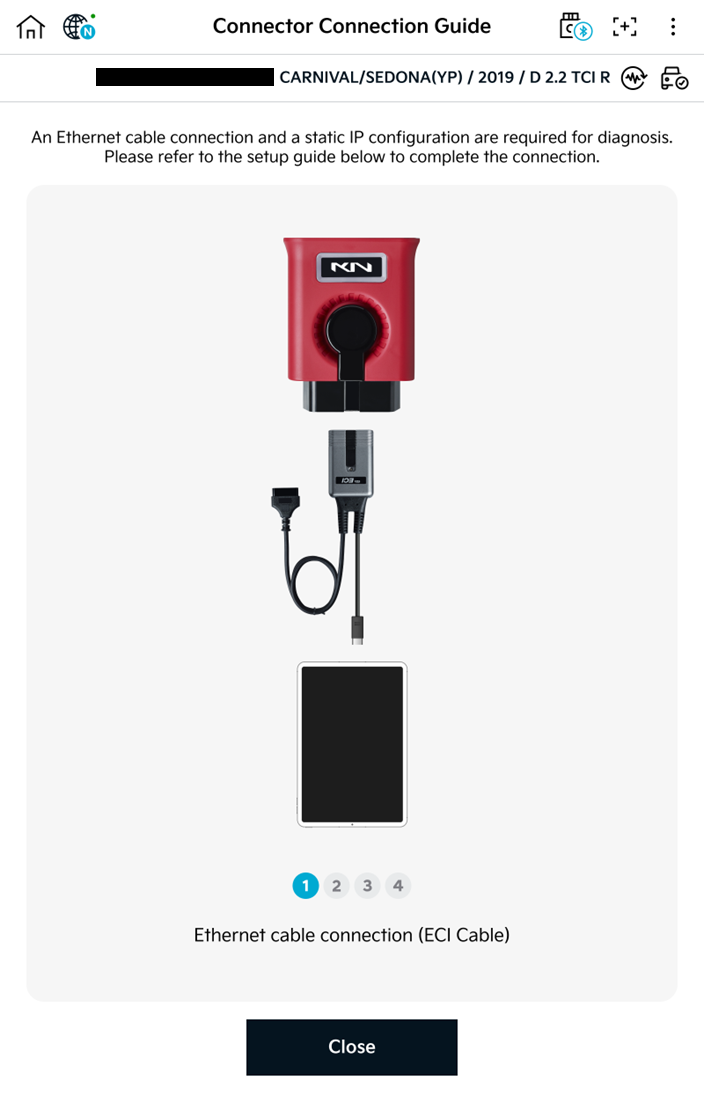

• VCI2 + ECI: OBD → ECI → VCI2 → 태블릿

  주의:
  모든 커넥터가 단단히 연결되어 있고 케이블이 꺾이거나 손상되지 않았는지 확인하세요.

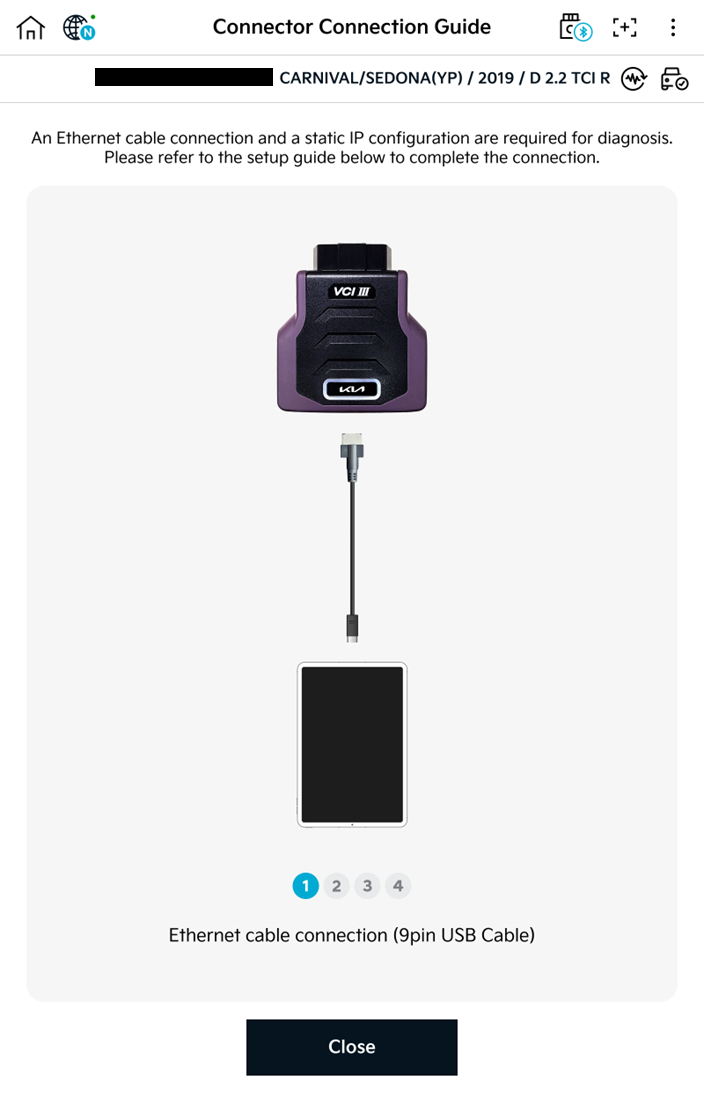

• VCI3 + 9핀 USB 케이블: OBD → VCI3 → 9핀 USB → 태블릿

  주의:
  모든 커넥터가 단단히 연결되어 있고 케이블이 꺾이거나 손상되지 않았는지 확인하세요.

2단계) 태블릿에서 고정/정적 IP 설정 확인

• 네비게이션 바에서 최근 앱 버튼(□)을 탭합니다.

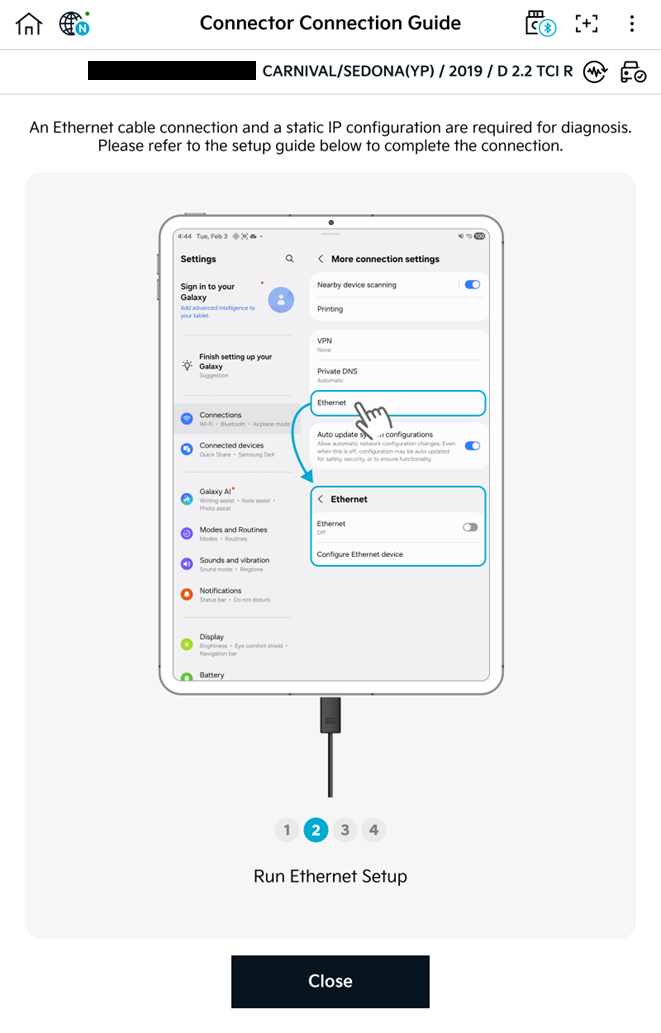

• 안드로이드 설정을 열고 아래 경로로 이동합니다:
  • A안: 설정 → 연결 → 기타 연결 설정 → 이더넷 → 이더넷 장치 구성
  • B안: 설정 → 네트워크 및 인터넷 → 이더넷 → 이더넷 장치 구성

  •

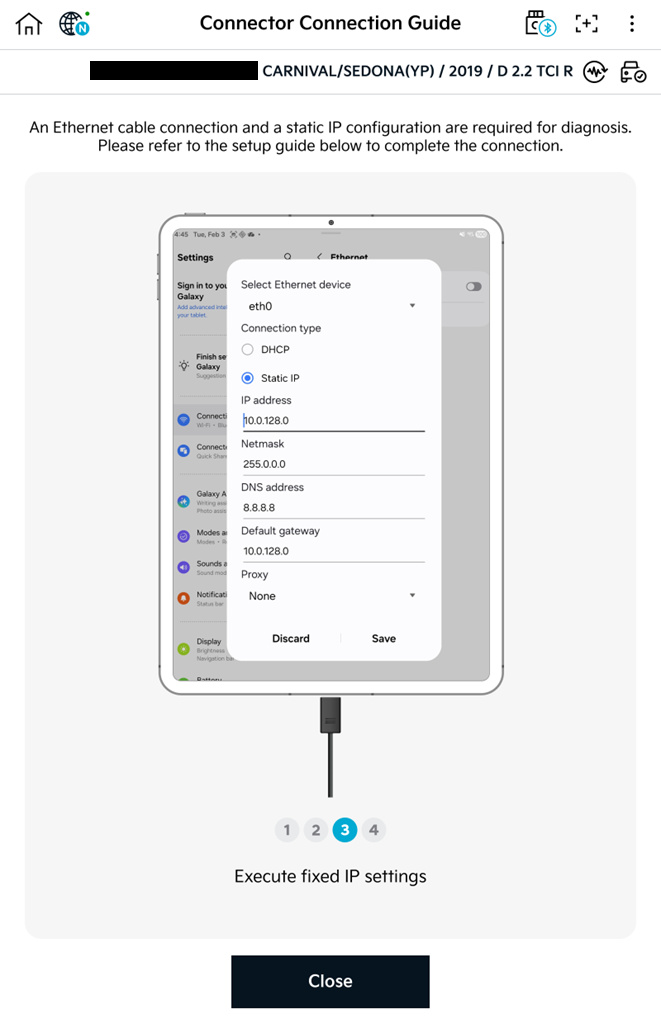

• 아래와 같이 정적 IP를 설정하고 [저장]을 탭하세요:
  • IP 주소: 10.0.128.0
  • 넷마스크: 255.0.0.0
  • DNS 주소: 8.8.8.8
  • 기본 게이트웨이: 10.0.128.0
  • 프록시: 없음

3단계) 앱 권한 및 안드로이드 OS & Google Play 시스템 업데이트 확인

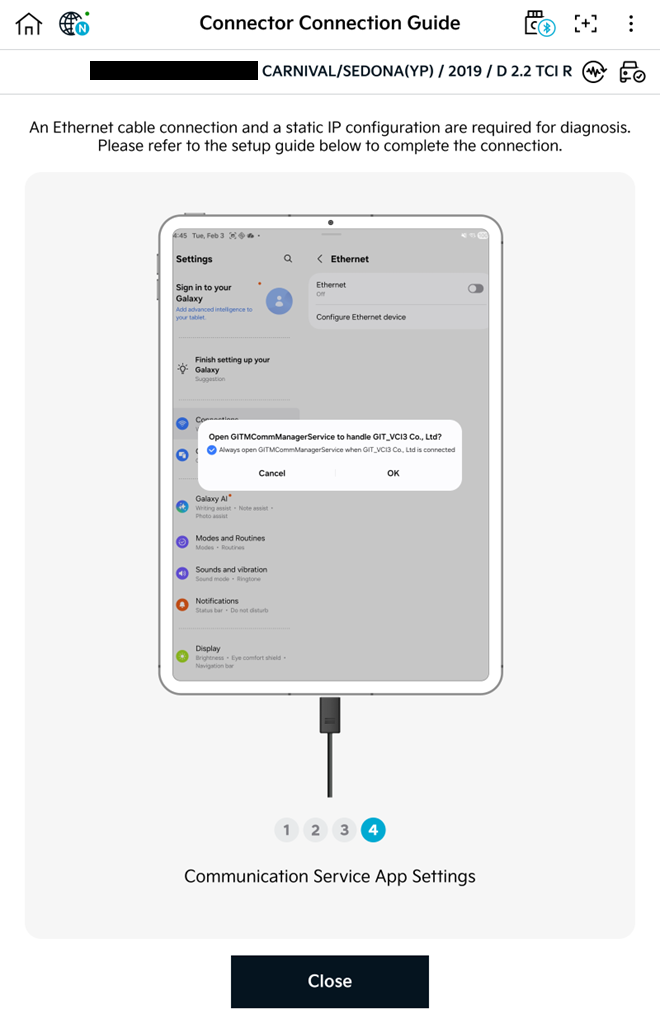

A. 앱 권한 – GITMCommManagerService

ECU 업그레이드를 수행할 때 KDS 2.0에서 누락된 앱 권한을 요청합니다.
반드시 [확인] 또는 [허용]을 탭하세요.

수동 앱(GITMCommManagerService) 권한 허용 방법:

필수 앱 권한 가이드: GLUV 로그 & 무선 연결 안정화 ⧉

B. 안드로이드 OS & Google Play 시스템 업데이트

1. 태블릿에서 설정을 엽니다.
2. 태블릿 정보 → 소프트웨어 정보로 이동합니다.
3. Google Play 시스템 업데이트를 선택합니다.
4. 태블릿이 완전히 최신 상태인지 확인하세요(최소: Android OS 13 + Google Play 시스템 2024년 이상).

4단계) 1~3단계 완료 후에도 ECU 업그레이드가 실패할 경우 (차량 전원 배터리 리셋)

경고: 차량 배터리 분리는 안전한 작업 환경에서 진행해야 합니다.

1. 차량 배터리를 분리합니다.
2. 5분 이상 대기하여 모든 ECU의 전원이 완전히 꺼지도록 합니다.
3. 배터리를 다시 연결하고 ECU 업그레이드 과정을 2~3회 재시도합니다.

5단계) 증상이 계속될 경우 태블릿 재부팅

1. 태블릿의 전원을 완전히 끕니다.
2. 약 10초간 대기합니다.
3. 다시 켜고 업그레이드를 재시도합니다.

자주 발생하는 에러 코드

그래도 작동하지 않는 경우

이더넷 통신이 여전히 시작되지 않는 경우, VCI 펌웨어, ECI 하드웨어 또는 특정 차량 조건과 관련된 문제일 수 있습니다. 아래 정보를 준비하여 GIT 고객지원 센터로 문의해주세요

• VIN
• 이벤트 번호
• 오류 코드(XXXX‑XX‑XXXX)
• 태블릿 앱 로그(요청 시)
  KDS 2.0에서 태블릿으로 ECU 로그 추출 방법 ⧉
