¿Cómo emparejar el CVCI (VCI compacto) con el módulo Trigger?

De forma predeterminada, el CVCI (VCI compacto) y el módulo Trigger adquiridos como un mismo paquete tienen los mismos últimos 5 dígitos del número de serie del producto. Estos dos equipos se venden con el emparejamiento predeterminado configurado. Por lo tanto, en condiciones normales, pueden conectarse automáticamente cuando reciben alimentación, sin necesidad de realizar un emparejamiento adicional.

Si el emparejamiento predeterminado no está configurado o desea utilizar equipos con números de serie diferentes, puede restablecer el emparejamiento predeterminado como se indica a continuación.

 Emparejamiento del CVCI (VCI compacto) y el módulo Trigger (1:1)

   1) Conecte el CVCI al conector OBD-II y, utilizando un pin, presione el interruptor de emparejamiento ubicado en la parte inferior del módulo CVCI. A continuación, se activará el modo de preparación para el emparejamiento y los indicadores verde y rojo se encenderán alternadamente a 1 Hz. El modo de espera de emparejamiento del CVCI se mantiene durante 60 segundos.

<Interruptor de emparejamiento del CVCI>

   2) Conecte el módulo Trigger a la toma del encendedor del vehículo y mantenga presionada la tecla Enter del módulo Trigger durante al menos 5 segundos. Después de que suene un pitido, la tecla Enter se iluminará en color naranja (cuando se encienden tanto el indicador verde como el rojo) o el LED VCI2 parpadeará rápidamente en rojo. Cuando se detecte el CVCI que se va a emparejar, el CAN1 de VCI1 se iluminará en verde. Después de intentar el emparejamiento durante aproximadamente 20 segundos, sonará un pitido y la tecla Enter se iluminará en verde, lo que indica que el emparejamiento se completó correctamente.

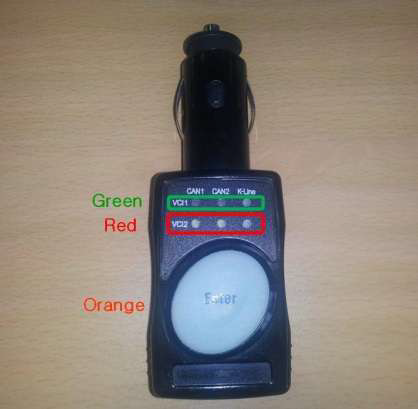

<LED del módulo Trigger>

  3) Si el CAN1 no se ilumina en verde, el emparejamiento habrá fallado. Repita los pasos 1) y 2).

  4) Una vez completado el emparejamiento, desconecte el CVCI y el módulo Trigger del vehículo y vuelva a conectarlos para comprobar que el emparejamiento predeterminado se haya realizado correctamente. Cuando conecte el CVCI al conector OBD-II y el módulo Trigger a la toma del encendedor, CAN1 y CAN2 del CVCI se iluminarán en verde claro.
