Πώς πραγματοποιείται η σύζευξη του CVCI (συμπαγούς VCI) με τη μονάδα Trigger;

Το συμπαγές VCI (CVCI) και η μονάδα Trigger που αγοράζονται ως ενιαίο πακέτο διαθέτουν τον ίδιο πενταψήφιο αριθμό στα τελευταία 5 ψηφία του σειριακού αριθμού τους και παραδίδονται εργοστασιακά συζευγμένα. Επομένως, υπό κανονικές συνθήκες, συνδέονται αυτόματα όταν τροφοδοτηθούν με ρεύμα, χωρίς να απαιτείται ξεχωριστή διαδικασία σύζευξης.

Εάν δεν έχει πραγματοποιηθεί η αρχική σύζευξη ή εάν πρόκειται να χρησιμοποιηθούν συσκευές με διαφορετικούς σειριακούς αριθμούς, μπορείτε να επαναφέρετε την αρχική σύζευξη ως εξής.

 Σύζευξη του CVCI (συμπαγούς VCI) με τη μονάδα Trigger (1:1)

   1) Συνδέστε το CVCI στη φίσα OBD-II και, χρησιμοποιώντας έναν πείρο, πιέστε τον διακόπτη σύζευξης στο κάτω μέρος της μονάδας CVCI. Το CVCI μεταβαίνει σε κατάσταση ετοιμότητας για σύζευξη και οι πράσινες/κόκκινες ενδείξεις ανάβουν εναλλάξ με συχνότητα 1 Hz. Η κατάσταση αναμονής σύζευξης του CVCI διατηρείται για 60 δευτερόλεπτα.

<Διακόπτης σύζευξης CVCI>

   2) Συνδέστε τη μονάδα Trigger στην υποδοχή αναπτήρα του οχήματος και κρατήστε πατημένο το πλήκτρο Enter της μονάδας Trigger για τουλάχιστον 5 δευτερόλεπτα. Αφού ακουστεί ένας χαρακτηριστικός ήχος (Beep), το πλήκτρο Enter ανάβει με πορτοκαλί χρώμα (ανάβουν ταυτόχρονα η πράσινη και η κόκκινη ένδειξη) και η λυχνία LED VCI2 αναβοσβήνει γρήγορα με κόκκινο χρώμα. Όταν εντοπιστεί το CVCI που πρόκειται να συζευχθεί, η ένδειξη CAN1 του VCI1 ανάβει με πράσινο χρώμα. Μετά από περίπου 20 δευτερόλεπτα προσπάθειας σύζευξης, ακούγεται ένας χαρακτηριστικός ήχος και το πλήκτρο Enter ανάβει κανονικά με πράσινο χρώμα.

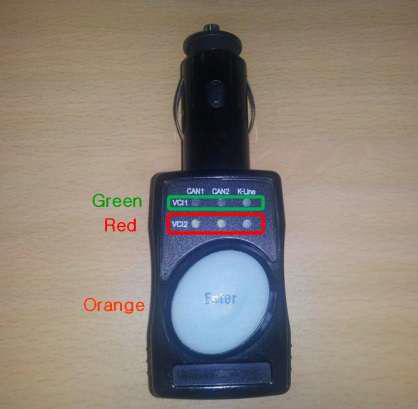

<Λυχνίες LED μονάδας Trigger>

  3) Εάν η ένδειξη CAN1 δεν ανάψει με πράσινο χρώμα, η σύζευξη έχει αποτύχει. Επαναλάβετε τα βήματα 1) και 2).

  4) Αφού ολοκληρωθεί η σύζευξη, αποσυνδέστε το CVCI και τη μονάδα Trigger από το όχημα και συνδέστε τα ξανά, ώστε να επιβεβαιώσετε ότι η αρχική σύζευξη πραγματοποιήθηκε σωστά. Όταν συνδέσετε το CVCI στη φίσα OBD-II και τη μονάδα Trigger στην υποδοχή αναπτήρα, οι ενδείξεις CAN1 και CAN2 του CVCI ανάβουν με ανοιχτό πράσινο χρώμα.
