[Wideo] Przewodnik podłączania ECI (Ethernet Communication Interface) (w tym konfiguracja statycznego adresu IP Ethernet)

Oscar Eom

2/09/2026 09:51 Zaktualizowano

Jeśli film z przewodnikiem nie jest widoczny w serwisie YouTube, kliknij tutaj, aby pobrać film.

Informacje ogólne
W przypadku konieczności przeprowadzenia aktualizacji ECU z wykorzystaniem komunikacji Ethernet poniżej przedstawiono procedurę wymaganą do połączenia GDS-M z ECI.
(Jednorazowa konfiguracja podczas pierwszego połączenia GDS-M z ECI)
Elementy zestawu

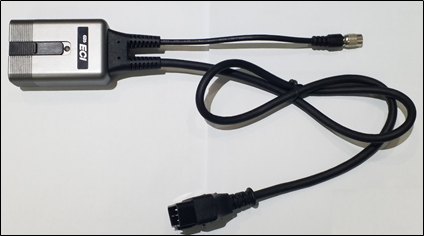

1. 1 × ECI (Ethernet Communication Interface)
2. Po 1 przewodzie 5-pinowym i C-type
3. 1 zestaw urządzenia GDS-M
Połączenie elementów zestawu
1. Podłączenie GDS-M i przewodu
  Podłącz do tabletu przewód z takim samym złączem jak port USB tabletu (5-pinowym lub C-type).
2. Podłączenie przewodu i ECI
  Podłącz przewód do ECI, ustawiając strzałki na przewodzie i przewodzie ECI naprzeciw siebie.
3. Podłącz VCI-Ⅱ do ECI.
  .

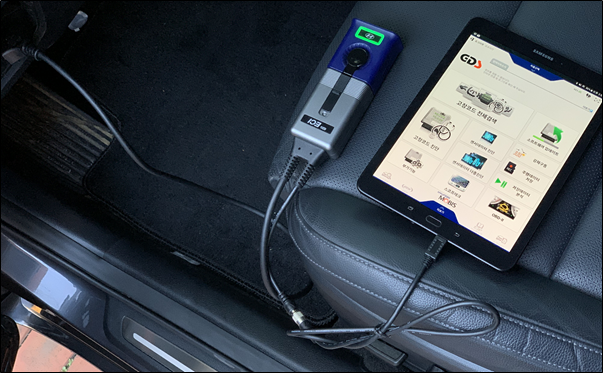

4. Podłączenie ECI do pojazdu
  Podłącz przewód OBD ECI do złącza OBD pojazdu.
  (Nie ma znaczenia, czy pojazd wymaga komunikacji Ethernet. Wymagane jest jedynie zasilanie ECI.)

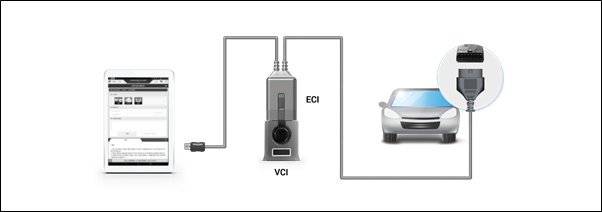

2. Schemat połączenia ECI

Konfiguracja adresu IP tabletu dla pierwszej komunikacji Ethernet
1. Podłączenie urządzenia do pojazdu

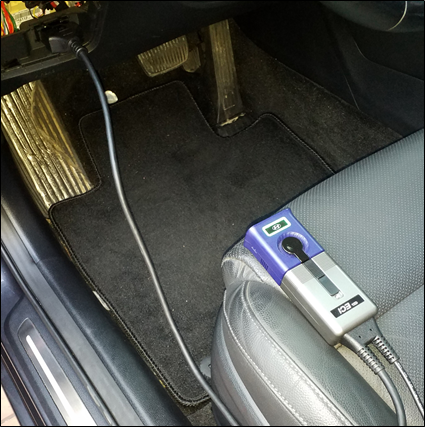

  Podłącz GDS-M do złącza OBD pojazdu, jak pokazano na poniższej ilustracji.
2. Konfiguracja adresu IP Ethernet tabletu

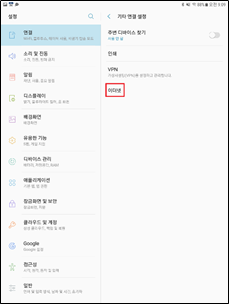

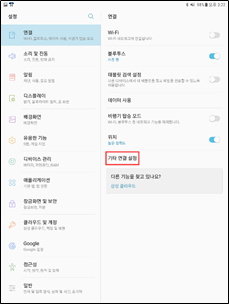

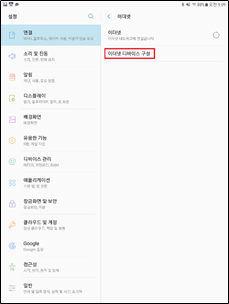

  1. Wybierz Ustawienia > Połączenia > Więcej ustawień połączeń > Ethernet.

    Układ ekranu może się różnić zależnie od wersji OS tabletu.(Ustawienia > Więcej ustawień połączeń > Ethernet)
    - Jeżeli opcja Ethernet jest nieaktywna mimo prawidłowego podłączenia złącza OBD pojazdu do przewodu OBD ECI (zielona dioda LED na VCI-II świeci się), ponownie podłącz przewód USB ECI do portu USB tabletu, a następnie sprawdź, czy opcja została aktywowana.

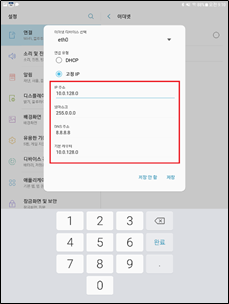

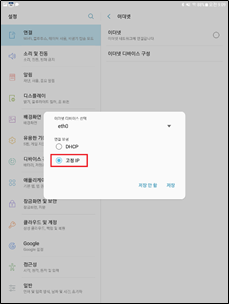

3. Konfiguracja IP
