[Video] Guía de conexión de ECI (Ethernet Communication Interface) (incluye configuración de IP estática de Ethernet)

Consulte la guía en video. Si no puede ver YouTube, haga clic aquí para descargar el video.

1. Descripción general
   Cuando sea necesario realizar una actualización de la ECU mediante comunicación Ethernet, se describen los procedimientos necesarios para conectar el GDS-M y la ECI.
   (Configuración requerida una sola vez durante la primera conexión entre el GDS-M y la ECI)
2. Componentes

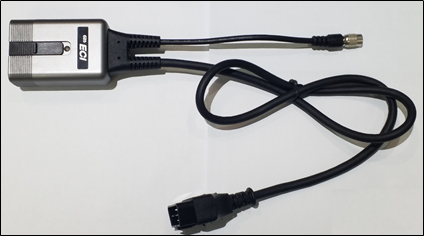

   1. 1 ECI (Ethernet Communication Interface)

   2. 1 cable de 5 pines y 1 cable tipo C

   3. 1 equipo GDS-M

3. Conexión de los componentes
   1. Conexión del GDS-M y el cable
      Conecte al tablet el cable con el mismo tipo de terminal que el puerto USB del tablet (5 pines o tipo C).

   2. Conexión del cable y la ECI
      Conecte el cable y el cable de la ECI haciendo coincidir las flechas.

   3. Conecte la VCI-Ⅱ y la ECI.
      .
   4. Conexión de la ECI al vehículo
      Conecte el cable OBD de la ECI al conector OBD del vehículo.
      (No es necesario que el vehículo requiera comunicación Ethernet. Solo se requiere suministrar alimentación a la ECI.)

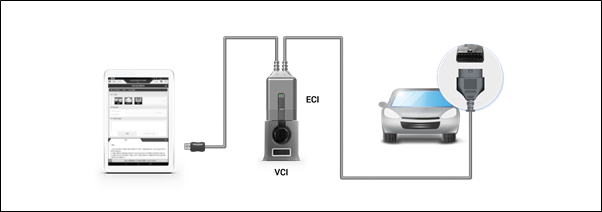

       2. Diagrama de conexión de la ECI

4. Configuración de la IP del tablet para la comunicación Ethernet inicial
   1. Conexión del equipo al vehículo

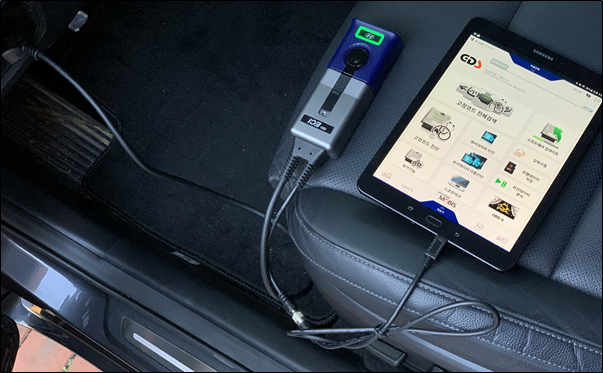

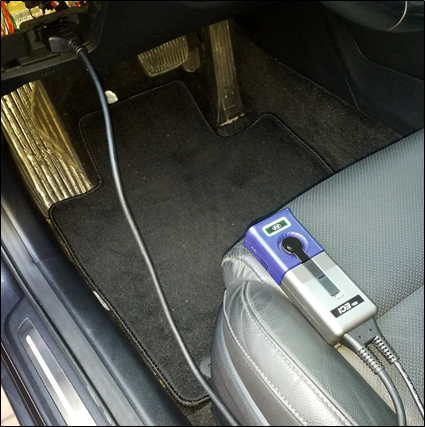

      Conecte el GDS-M al conector OBD del vehículo como se muestra en la siguiente imagen.
   2. Configuración de la IP Ethernet del tablet

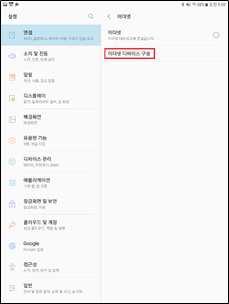

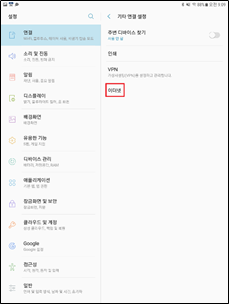

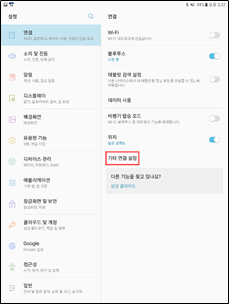

      1. Seleccione Configuración > Conexiones > Más ajustes de conexión > Ethernet

         La configuración de la pantalla puede variar según la versión del SO del tablet.(Configuración > Más ajustes de conexión > Ethernet)
         - Si la opción Ethernet está desactivada aunque el conector OBD del vehículo y el cable OBD de la ECI estén correctamente conectados (LED verde de la VCI-II encendido), vuelva a conectar el cable USB de la ECI conectado al puerto USB del tablet y verifique si se activa.
   3. Configuración de IP

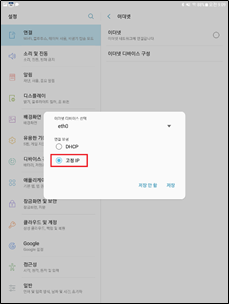

Configuración del dispositivo Ethernet > Ir a IP estática

.

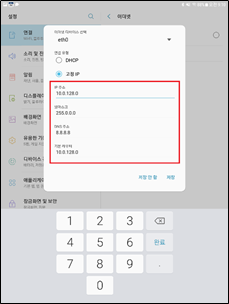

Después de introducir la IP estática, guarde la configuración.

Dirección IP: 10.0.128.0

Máscara de red: 255.0.0.0

Dirección DNS: 8.8.8.8

Router predeterminado: 10.0.128.0

Una vez completado este procedimiento, se habrá establecido la conexión entre el GDS-M y la ECI.
