Dieser Artikel erläutert die Einrichtung einer Ethernet-Verbindung. Dazu werden die Hardwareverbindungen geprüft, Ethernet in den Einstellungen des Tablet-PCs ausgewählt, das Gerät für eine feste IP-Adresse konfiguriert und die eingegebene IP-Adresse gespeichert.
BITTE BEACHTEN
Für Steuergeräte-Upgrades und Diagnosen, die eine Ethernet-Verbindung erfordern, müssen die folgenden Einstellungen und Verbindungen des Diagnosetesters eingerichtet werden:
- Bei Verwendung von VCI2 müssen ein ECI (Ethernet-Kommunikationsmodul) und das zugehörige Kabel so angeschlossen werden, dass VCI2, ECI und Tablet-PC miteinander verbunden sind. Anhang: Einrichten von ECI, VCI2 und Tablet-PC
- Bei Verwendung von VCI3 muss das dafür vorgesehene Kabel (P/N: G1XDDCA020) zwischen VCI3 und Tablet-PC angeschlossen werden.

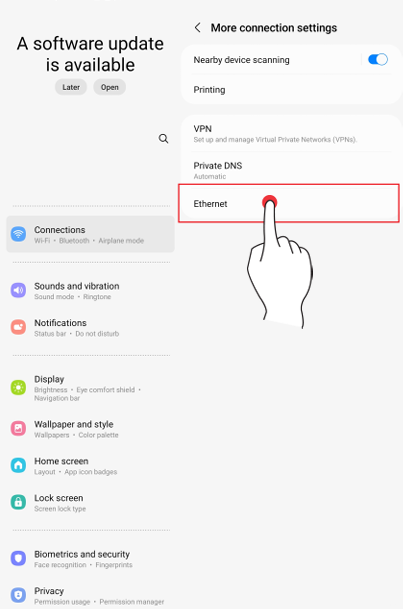

1. Ethernet-Einstellungen vornehmen
✅ Wenn die Ethernet-Schaltfläche deaktiviert ist, prüfen Sie bitte die Verbindung zwischen VCI und Kabel
Wählen Sie in den Betriebssystemeinstellungen „Einstellungen > Verbindungen > Weitere Verbindungseinstellungen > Ethernet“ aus.

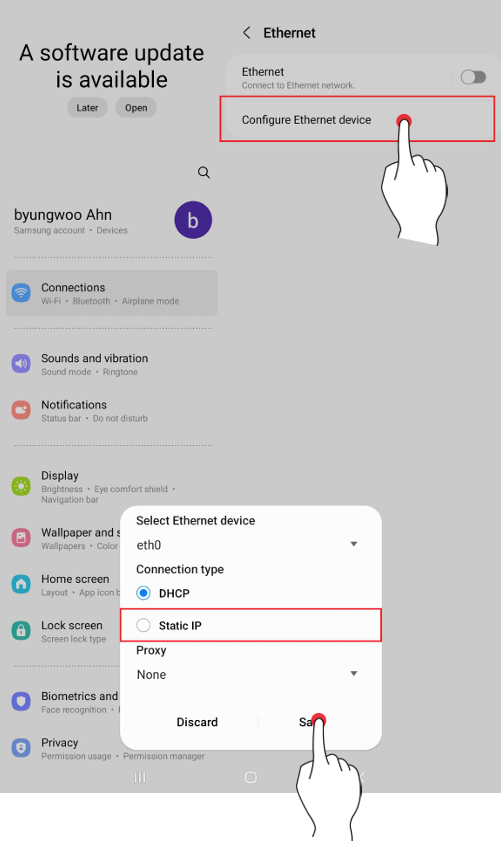

2. Ethernet-Geräte konfigurieren
Wählen Sie in der Konfiguration des Ethernet-Geräts die Einstellungen für eine feste IP-Adresse aus.

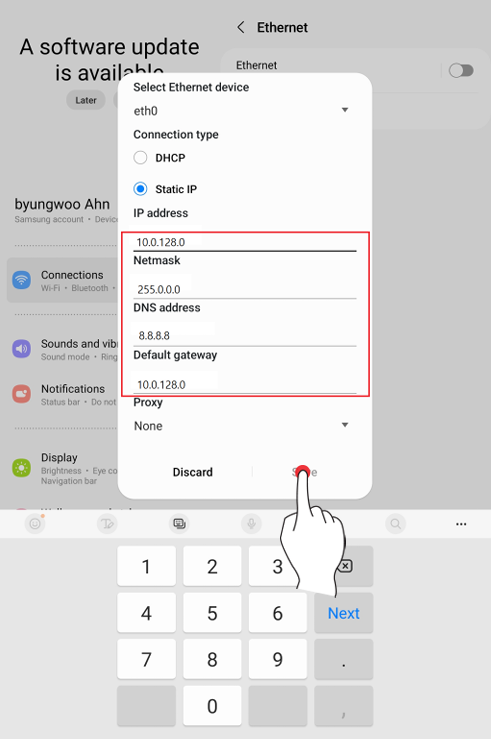

3. Feste IP-Adresse eingeben und speichern
Geben Sie die feste IP-Adresse entsprechend den auf dem Bildschirm angezeigten Werten ein und speichern Sie die Einstellungen.

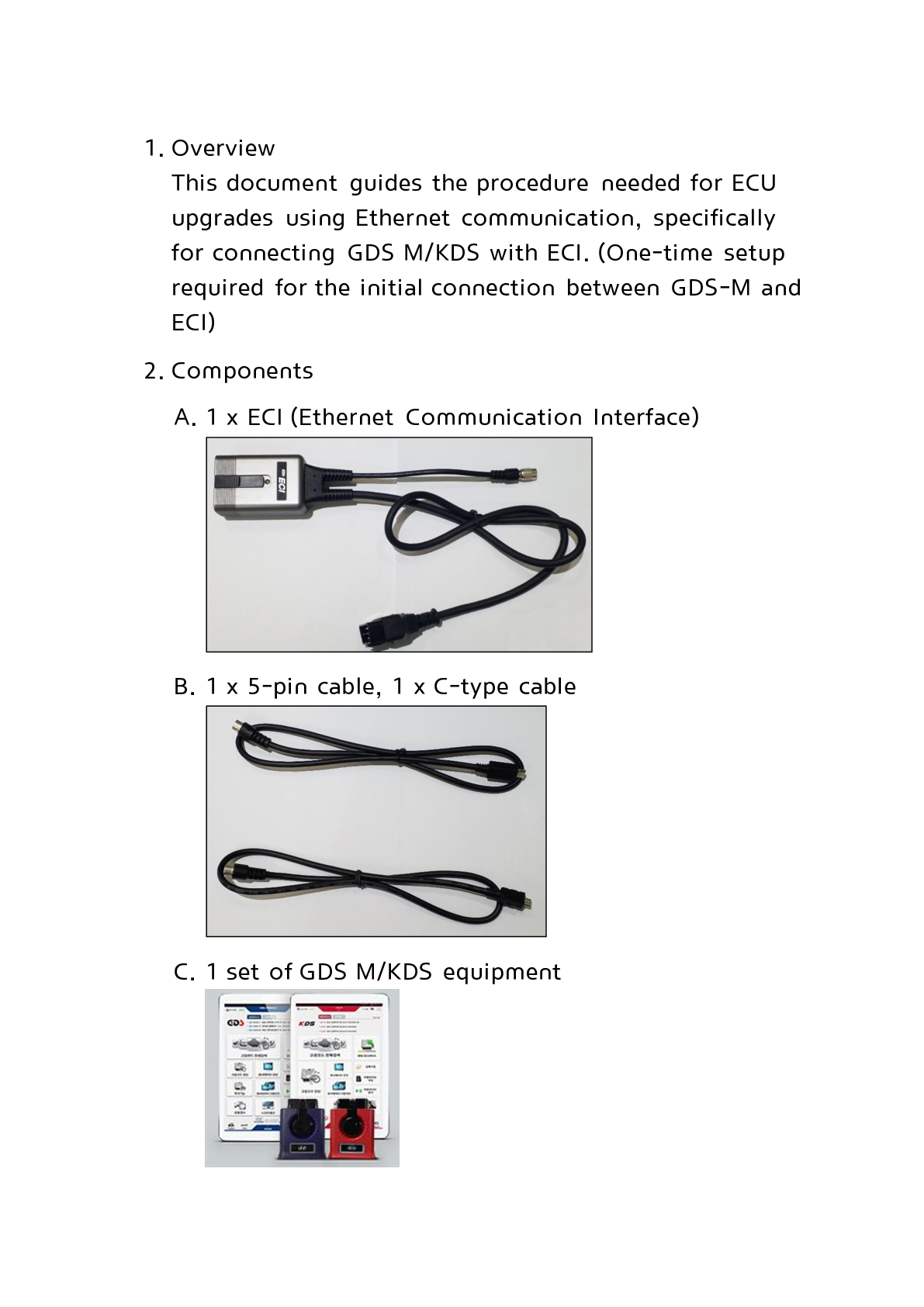

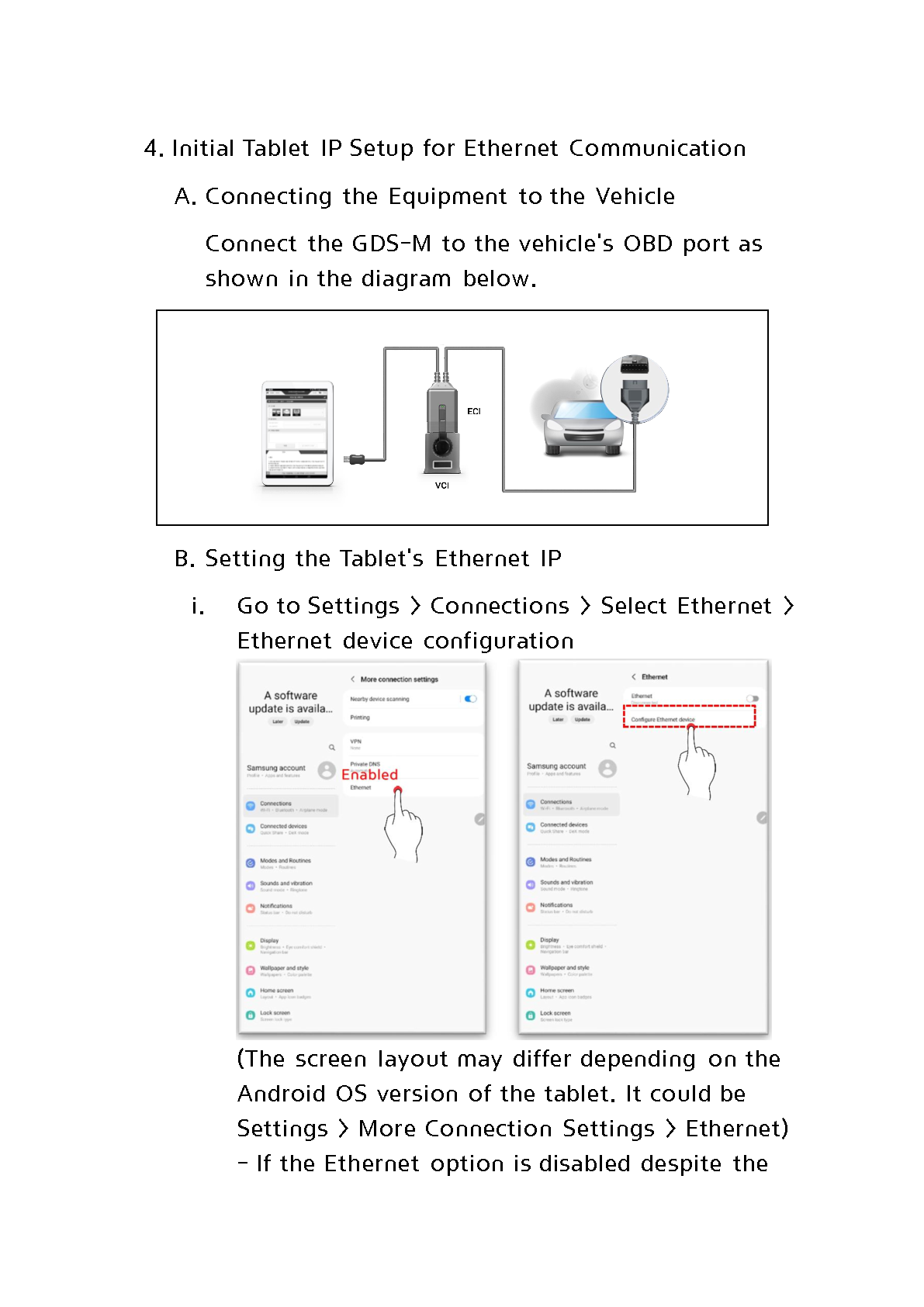

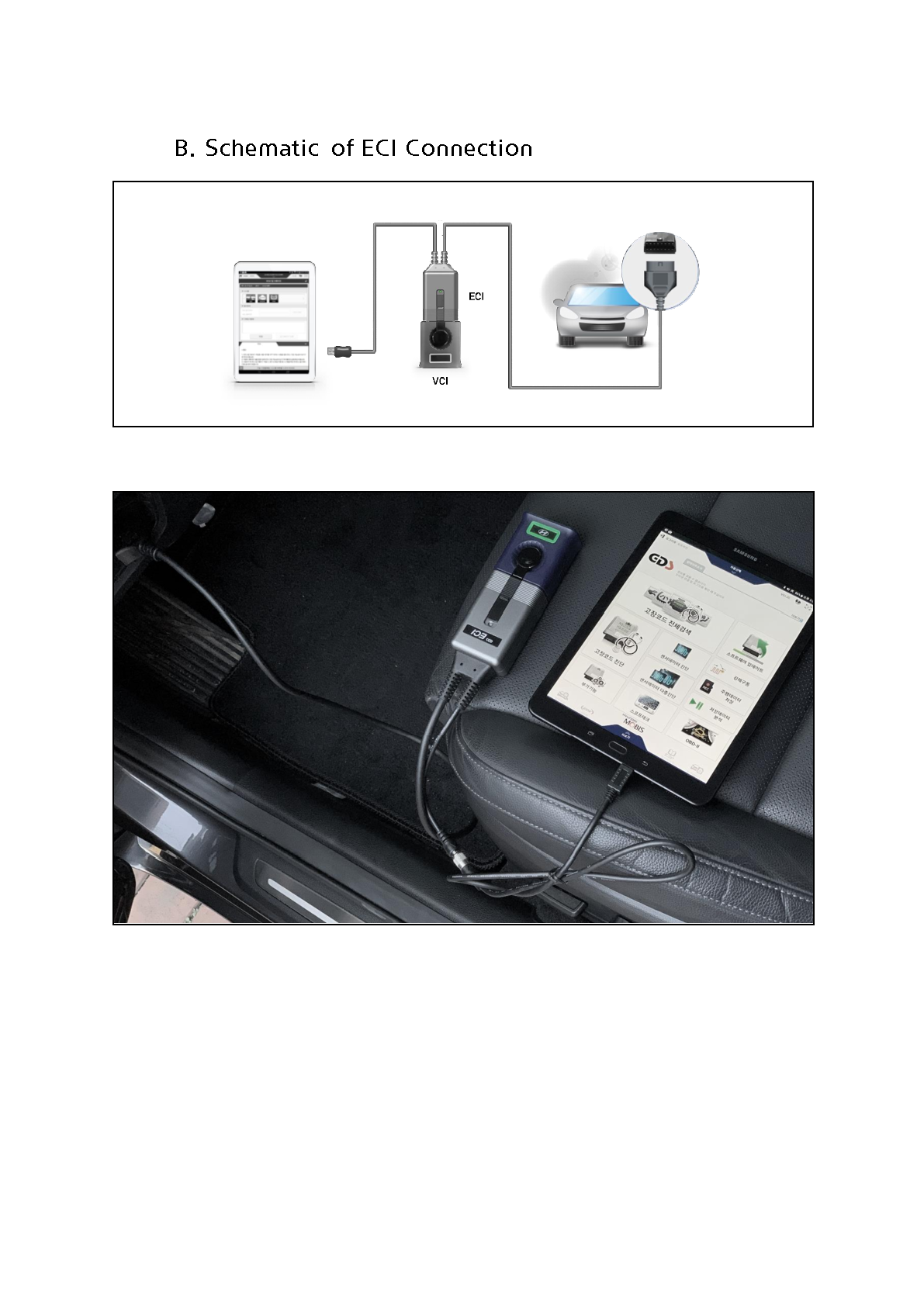

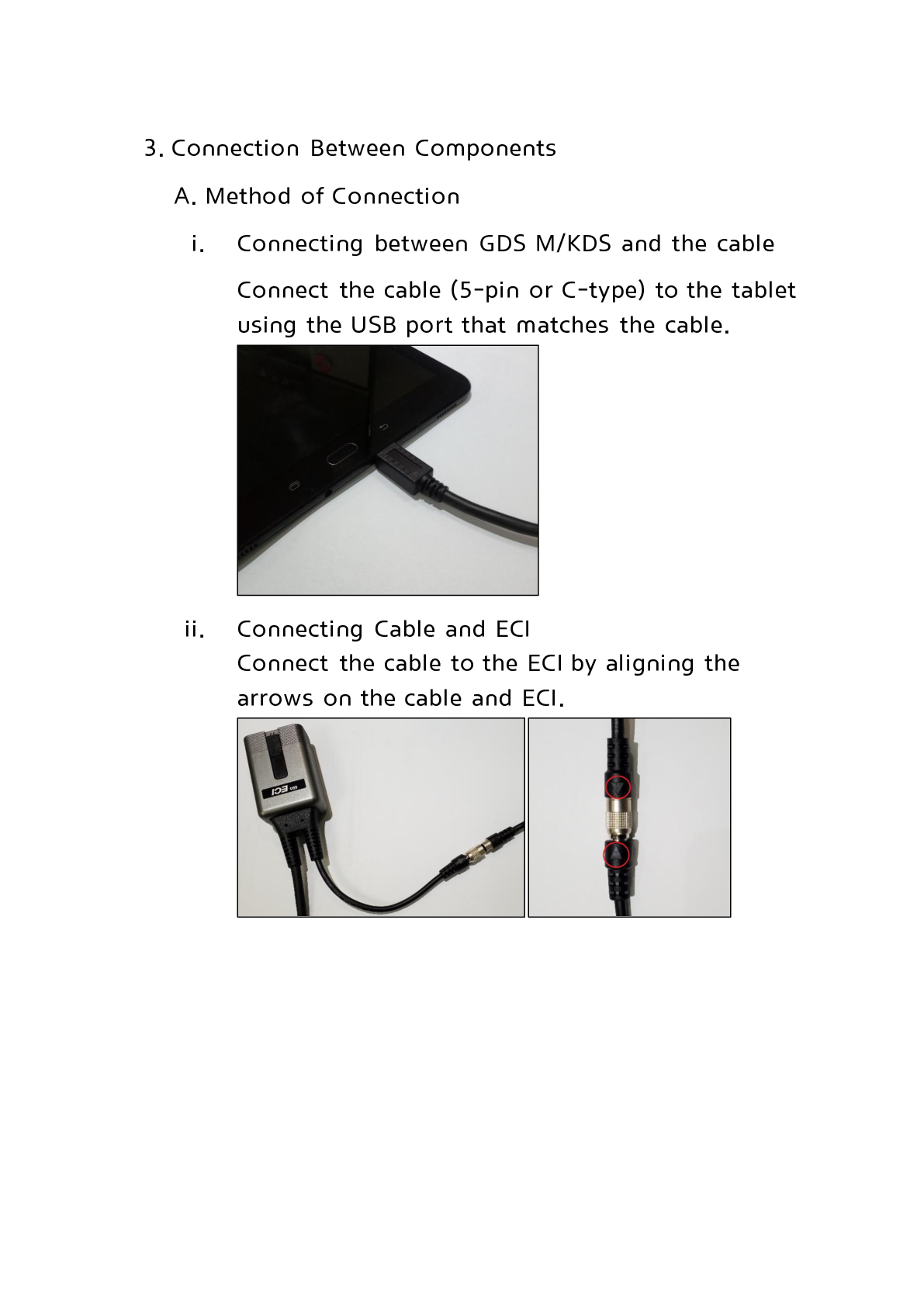

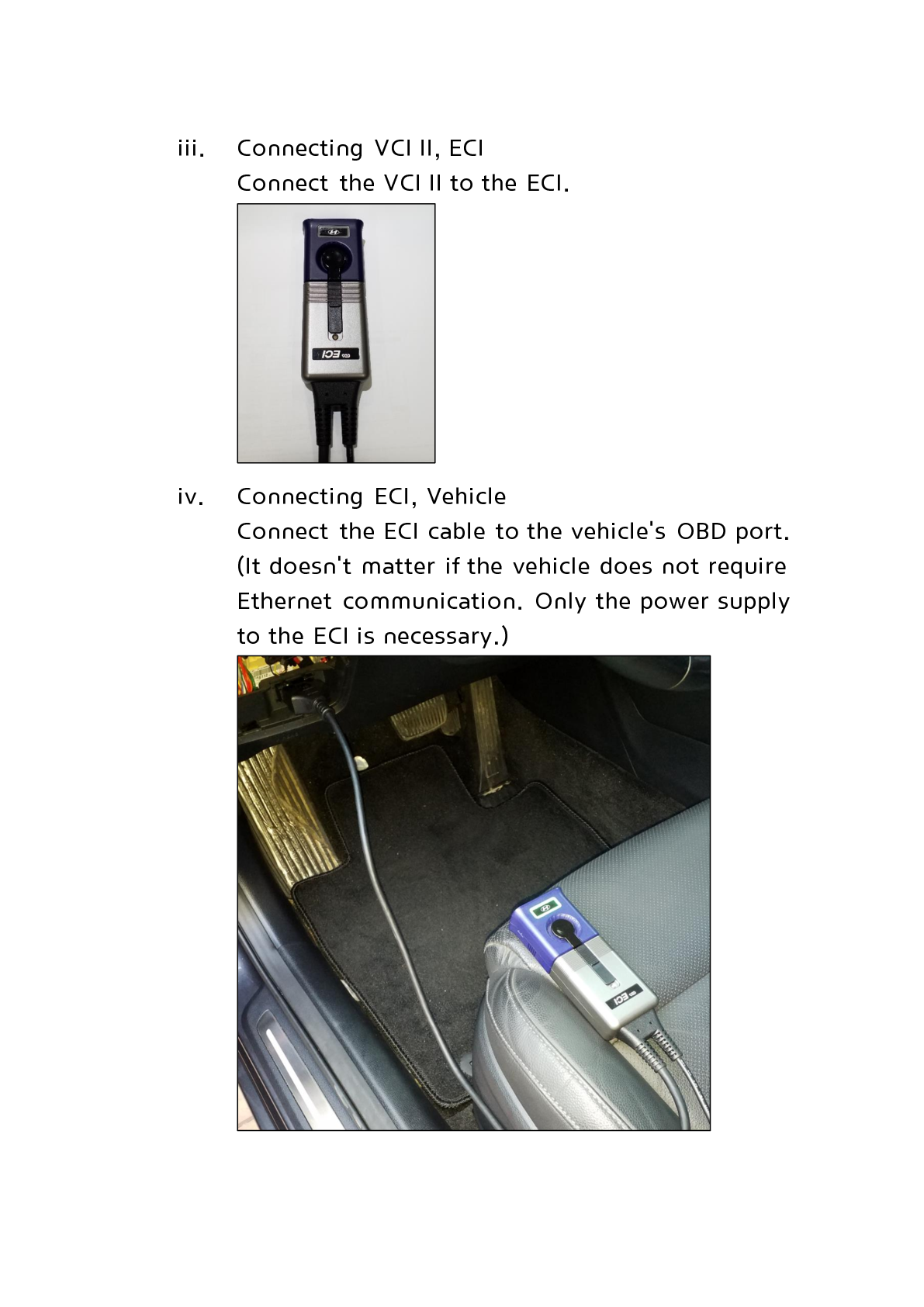

Anhang: Einrichten von ECI, VCI2 und Tablet-PC
