Dieser Artikel enthält Schritte zur Fehlerbehebung bei fehlgeschlagenen ECU-Upgrades, für die eine Ethernet-Verbindung mit KDS 2.0-Diagnosegeräten erforderlich ist. Er behandelt Ursachen wie eine fehlerhafte IP-Konfiguration des Tablets, veraltete Software oder instabile Verbindungen und beschreibt Abhilfemaßnahmen wie die Überprüfung der Hardware, der IP-Einstellungen und der App-Berechtigungen, Betriebssystem-Updates, das Zurücksetzen der Spannungsversorgung sowie die Kontaktaufnahme mit dem technischen Support, falls das Problem weiterhin besteht.
Direktlinks
Gilt für
Arbeitsablauf für ECU-Upgrades mit erforderlicher Ethernet-Verbindung unter Verwendung von:
- VCI2 + ECI (kabelgebundene Ethernet-Verbindung)
- VCI3 + 9-poliges USB-Kabel (Ethernet über USB)
- KDS 2.0-Diagnosegerät und Android-Tablet
Symptom
- Das ECU-Upgrade schlägt mit einem Fehlercode fehl (XXXX‑XX‑XXXX)
- Fehlercode suchen ⧉
Ursache
- Fehlerhafte oder fehlende Konfiguration der festen IP-Adresse des Tablets
- Veraltetes Android-Betriebssystem oder veraltetes Google Play-Systemupdate
- Instabile Spannungsversorgung des VCI2/VCI3 oder unvollständige Verbindung
- Vorübergehender Stillstand der Kommunikation auf ECU-/Fahrzeugseite, der ein Zurücksetzen der Spannungsversorgung erfordert
Abhilfe
Schritt 1) Ordnungsgemäße Ethernet-Hardwareverbindung prüfen
Hinweis:
Durch System- oder Betriebssystem-Updates können manuell konfigurierte Ethernet-Einstellungen zurückgesetzt werden. Prüfen Sie die Einstellungen nach einem Update und konfigurieren Sie sie bei Bedarf erneut.
Prüfen Sie die genaue Verbindungsmethode, die für Ethernet-Upgrades erforderlich ist:
-

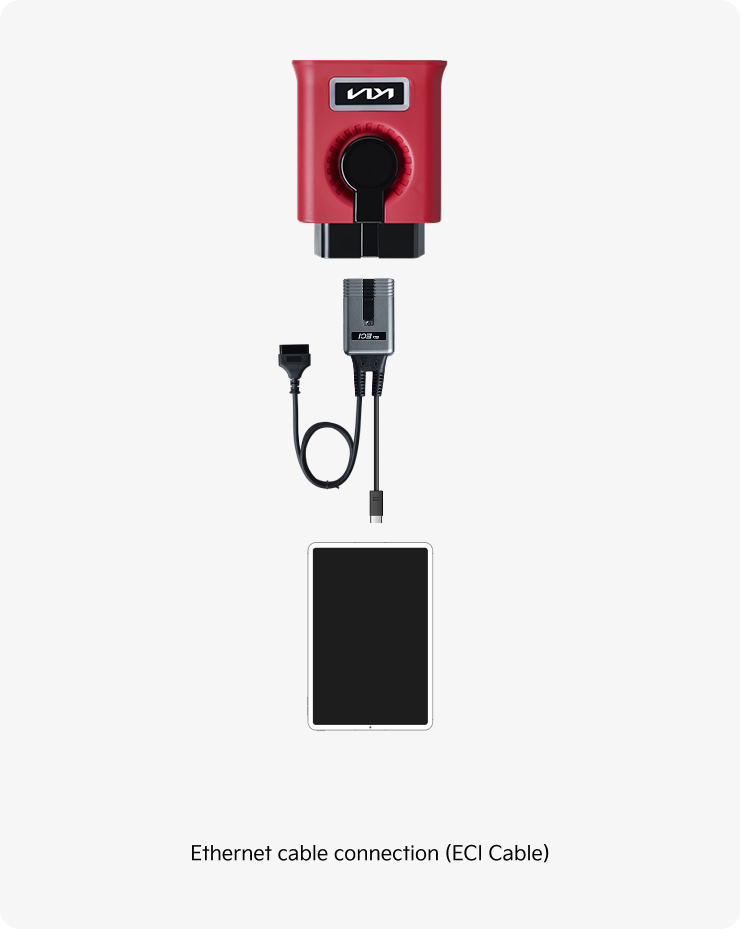

VCI2 + ECI: OBD → ECI → VCI2 → Tablet
BITTE BEACHTEN:
Stellen Sie sicher, dass alle Steckverbinder fest sitzen und die Kabel weder geknickt noch beschädigt sind.
-

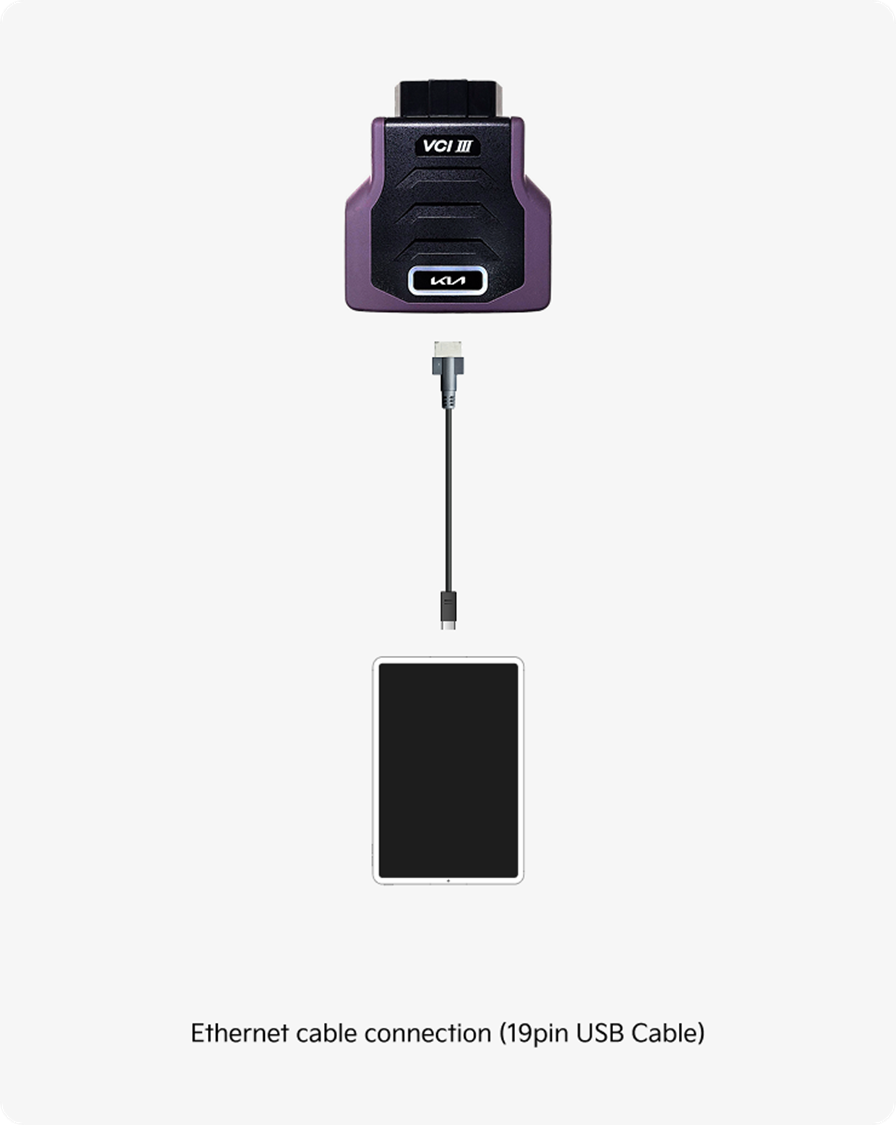

VCI3 + 9-poliges USB-Kabel: OBD → VCI3 → 9-poliges USB-Kabel → Tablet
BITTE BEACHTEN:
Stellen Sie sicher, dass alle Steckverbinder fest sitzen und die Kabel weder geknickt noch beschädigt sind.
Schritt 2) Einstellung der statischen/festen IP-Adresse in den Tablet-Einstellungen prüfen
- Tippen Sie in der Navigationsleiste auf die Schaltfläche „Letzte Apps“ (□).

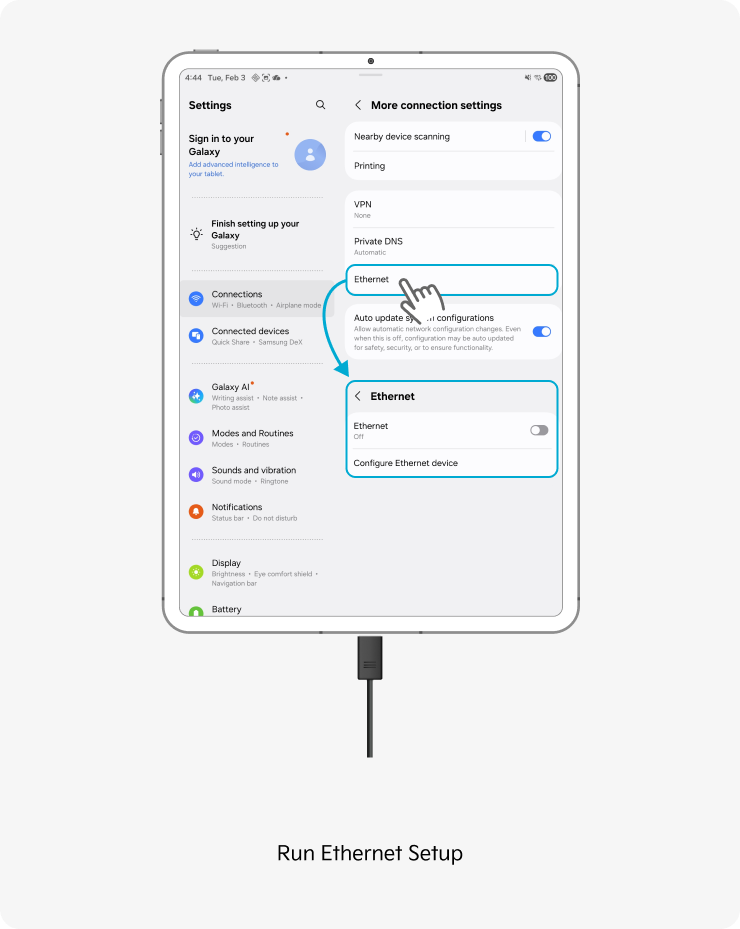

- Öffnen Sie die Android-Einstellungen und navigieren Sie wie folgt:
- Variante A: Einstellungen → Verbindungen → Weitere Verbindungseinstellungen → Ethernet → Ethernet-Gerät konfigurieren
- Variante B: Einstellungen → Netzwerk & Internet → Ethernet → Ethernet-Gerät konfigurieren

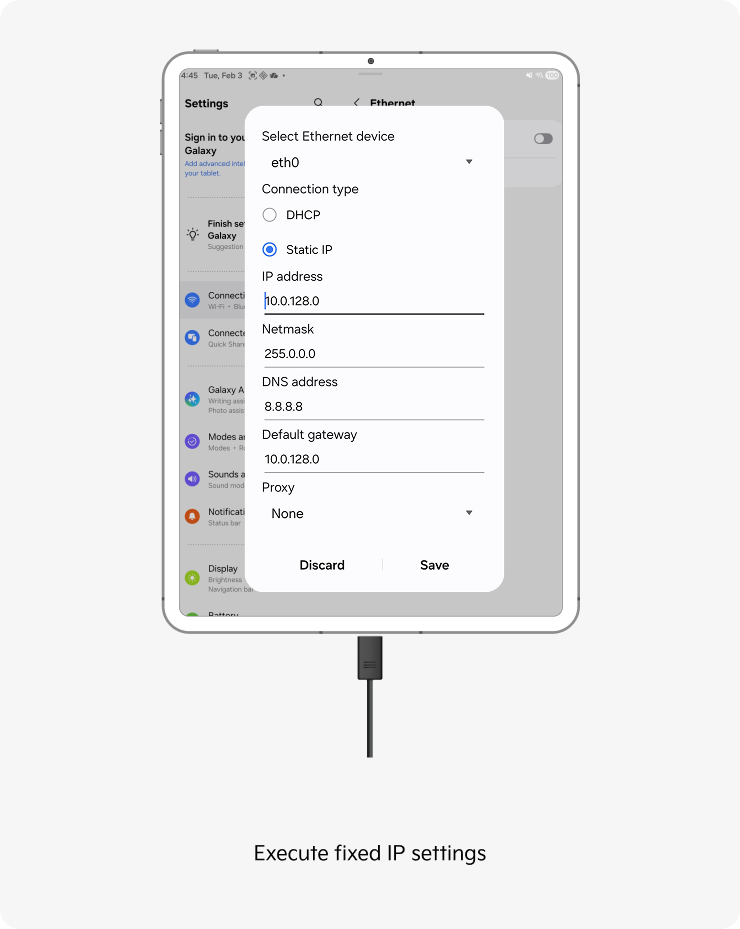

- Stellen Sie die folgende statische IP-Adresse ein und tippen Sie auf [Speichern]:
- IP-Adresse: 10.0.128.0
- Netzmaske: 255.0.0.0
- DNS-Adresse: 8.8.8.8
- Standard-Gateway: 10.0.128.0
- Proxy: Keiner
Schritt 3) App-Berechtigungen sowie Android-Betriebssystem und Google Play-Systemupdate prüfen

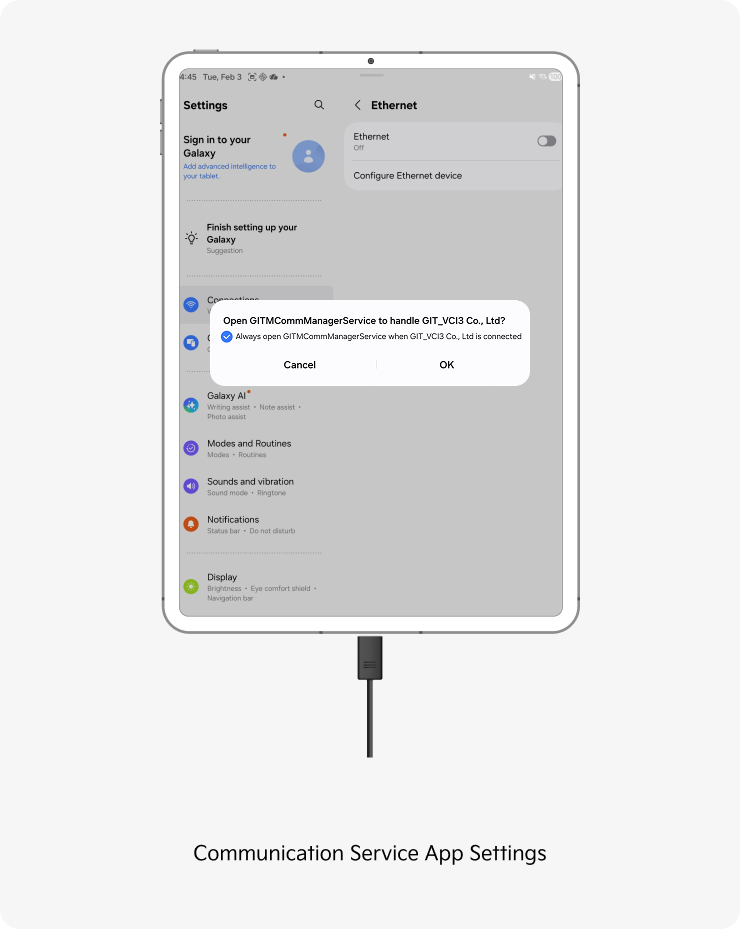

A. App-Berechtigung – GITMCommManagerService
Beim Durchführen eines ECU-Upgrades fordert KDS 2.0 fehlende App-Berechtigungen an.
Tippen Sie unbedingt auf [OK] oder [Zulassen].
Manuelle Erteilung der App-Berechtigung (GITMCommManagerService):
B. Android-Betriebssystem und Google Play-Systemupdate
- Öffnen Sie auf dem Tablet die Einstellungen.
- Navigieren Sie zu Tablet-Info → Softwareinformationen.
- Wählen Sie Google Play-Systemupdate.
- Stellen Sie sicher, dass das Tablet vollständig aktualisiert ist (mindestens: Android OS 13 + Google Play-System 2024 oder höher).
Schritt 4) Wenn das ECU-Upgrade nach Abschluss der Schritte 1–3 weiterhin fehlschlägt
Warnung: Das Abklemmen der Fahrzeugbatterie darf nur unter sicheren Arbeitsbedingungen erfolgen.
- Klemmen Sie die Fahrzeugbatterie ab.
- Warten Sie mindestens 5 Minuten, bis alle Steuergeräte vollständig heruntergefahren sind.
- Schließen Sie die Batterie wieder an und führen Sie den ECU-Upgrade-Vorgang erneut 2–3 Mal durch.
Schritt 5) Wenn das Symptom weiterhin besteht, Tablet neu starten
- Schalten Sie das Tablet vollständig aus.
- Warten Sie ca. 10 Sekunden.
- Schalten Sie es wieder ein und versuchen Sie das Upgrade erneut.
Häufige Fehlercodes
| Fehlercode | Abhilfeschritte |
|---|---|
| FAIL(4900-99-9996) |
Schritt 5) Tablet neu starten
|
| FAIL(4900-99-9997) |
Schritt 2) Einstellung der statischen/festen IP-Adresse prüfen + Schritt 1) Hardwareverbindung prüfen
|
| FAIL(4900-99-9998) |
Schritt 4) Spannungsversorgung über die Fahrzeugbatterie zurücksetzen
|
| FAIL(7000-01-1010) |
Schritt 2) Einstellung der statischen/festen IP-Adresse prüfen + Schritt 1) Hardwareverbindung prüfen
|
| FAIL(7000-C8-0001) |
Schritt 4) Spannungsversorgung über die Fahrzeugbatterie zurücksetzen
|
| FAIL(7000-13-0002) |
Schritt 1) VCI erneut am OBD-Anschluss anschließen
|
| FAIL(5100-01-0001) |
Fehlende/gelöschte Dateien – wenden Sie sich an GIT America, nachdem Sie geprüft haben, ob die folgenden Dateien im Ordner
|
| Andere Fehlercodes |
ECU-Hersteller oder technischen Support von GIT America kontaktieren
|
Wenn das Problem weiterhin besteht
Wenn die Ethernet-Kommunikation weiterhin nicht startet, kann das Problem mit der VCI-Firmware, der ECI-Hardware oder bestimmten Fahrzeugbedingungen zusammenhängen. Kontaktieren Sie uns und geben Sie Folgendes an:
- VIN
- Ereignisnummer
- Fehlercode (XXXX‑XX‑XXXX)
- App-Protokoll des Tablets (falls angefordert)
So rufen Sie ECU-Protokolle auf Ihrem Tablet in KDS 2.0 ab ⧉
