Dieses Dokument beschreibt Symptome, Ursachen und schrittweise Abhilfemaßnahmen bei fehlgeschlagenen Ethernet-basierten ECU-Upgrades, einschließlich Hardwareverbindungen, Konfiguration einer festen IP-Adresse, App-Berechtigungen und Betriebssystemupdates, Spannungsrücksetzung, Neustart, Maßnahmen nach Fehlercode sowie der Anforderung zusätzlicher Unterstützung. Für jeden Schritt werden konkrete Prüf- und Arbeitsabläufe bereitgestellt.
Schnelllinks
Geltungsbereich
Gilt für ECU-Upgrades, die Ethernet erfordern und mit den folgenden Geräten durchgeführt werden
- VCI2 + ECI (kabelgebundene Ethernet-Verbindung)
- VCI3 + 19-poliges USB-Kabel (Ethernet über USB)
- KDS 2.0-Diagnosegerät und Android-Tablet
Symptom
- Das ECU-Upgrade schlägt mit einem Fehlercode (XXXX‑XX‑XXXX) fehl.
- Fehlercode suchen ⧉
Ursache
- Falsche oder fehlende Konfiguration der festen IP-Adresse auf dem Tablet
- Veraltete Version des Android-Betriebssystems oder des Google Play-Systemupdates
- Instabile Spannungsversorgung von VCI2/VCI3 oder unvollständige Verbindung
- Kommunikationsfehler der ECU oder des Fahrzeugs
Abhilfe
Schritt 1) Korrekte Geräteverbindung prüfen
Hinweis:
Bei einem System- oder Betriebssystemupdate können manuell konfigurierte Ethernet-Einstellungen zurückgesetzt werden. Prüfen Sie die Einstellungen nach dem Update und konfigurieren Sie diese bei Bedarf erneut.
Prüfen Sie die korrekte Verbindung für ECU-Upgrades über Ethernet:
-

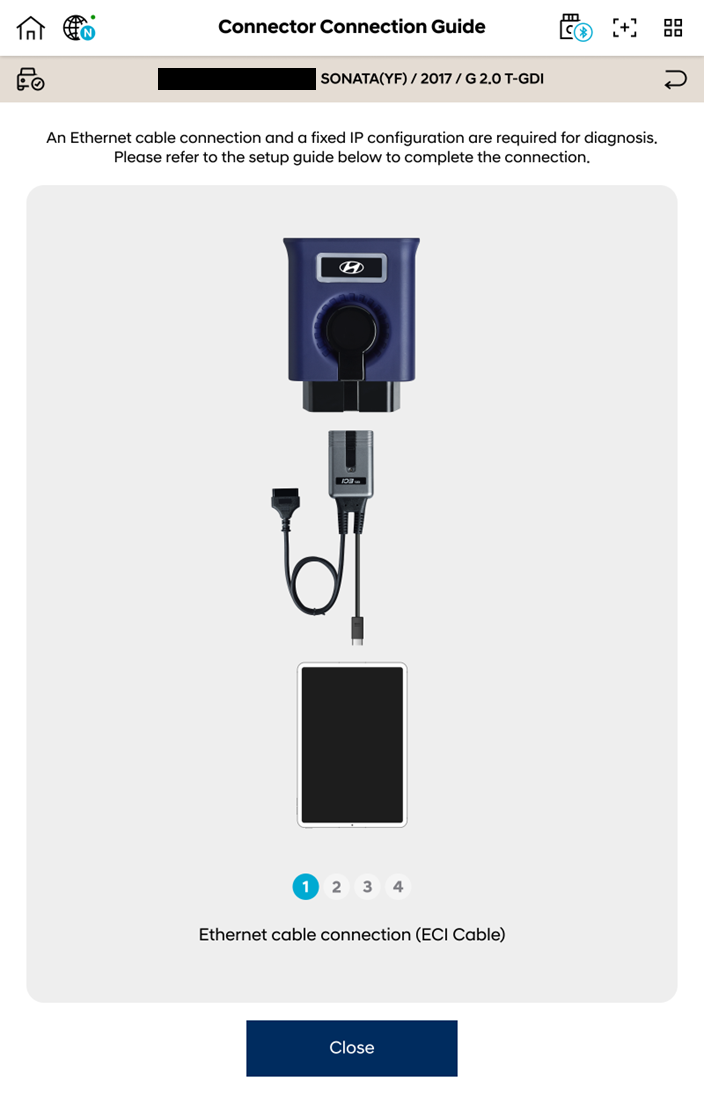

VCI2 + ECI: OBD → ECI → VCI2 → Tablet
Achtung:
Stellen Sie sicher, dass alle Steckverbindungen fest verbunden sind und die Kabel weder geknickt noch beschädigt sind.
-

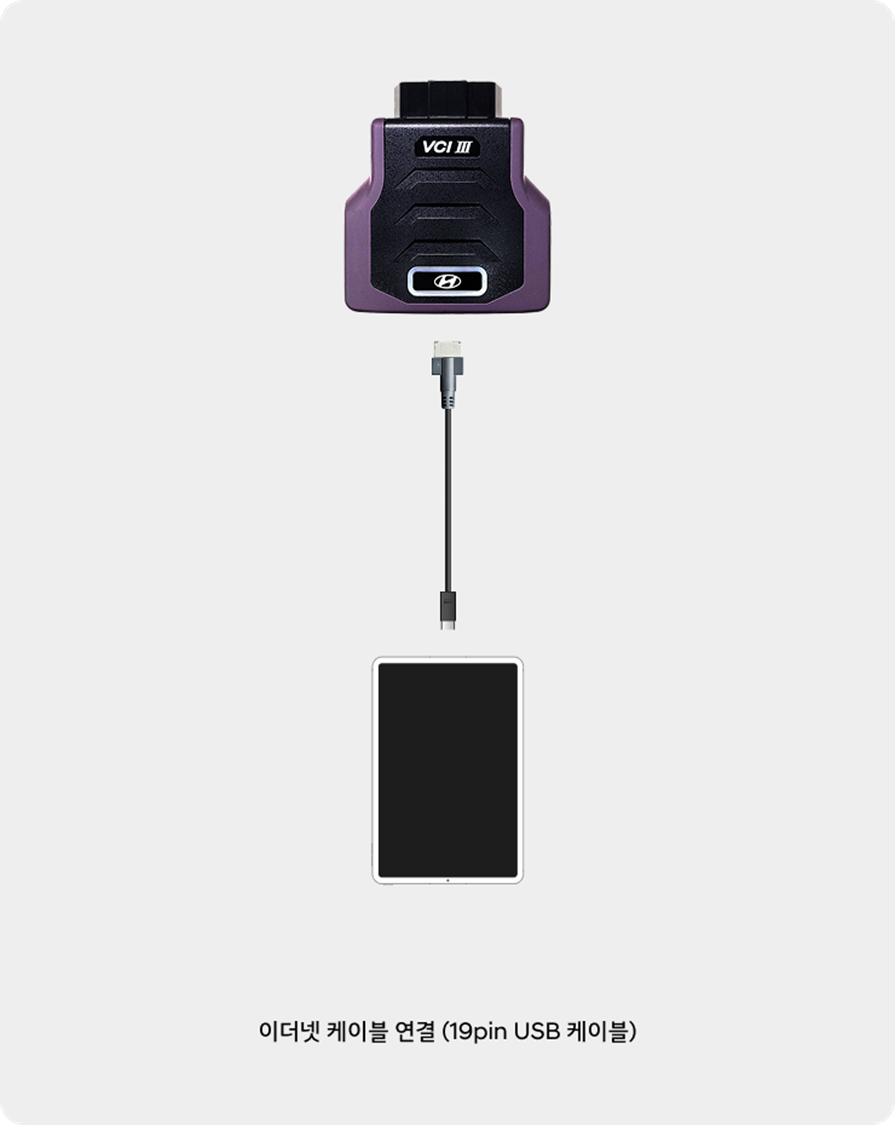

VCI3 + 19-poliges USB-Kabel: OBD → VCI3 → 19-poliges USB → Tablet
Achtung:
Stellen Sie sicher, dass alle Steckverbindungen fest verbunden sind und die Kabel weder geknickt noch beschädigt sind.
Schritt 2) Konfiguration der festen IP-Adresse (statische/feste IP) in den Tablet-Einstellungen prüfen
- Tippen Sie in der Navigationsleiste auf die Schaltfläche für zuletzt verwendete Apps (□).

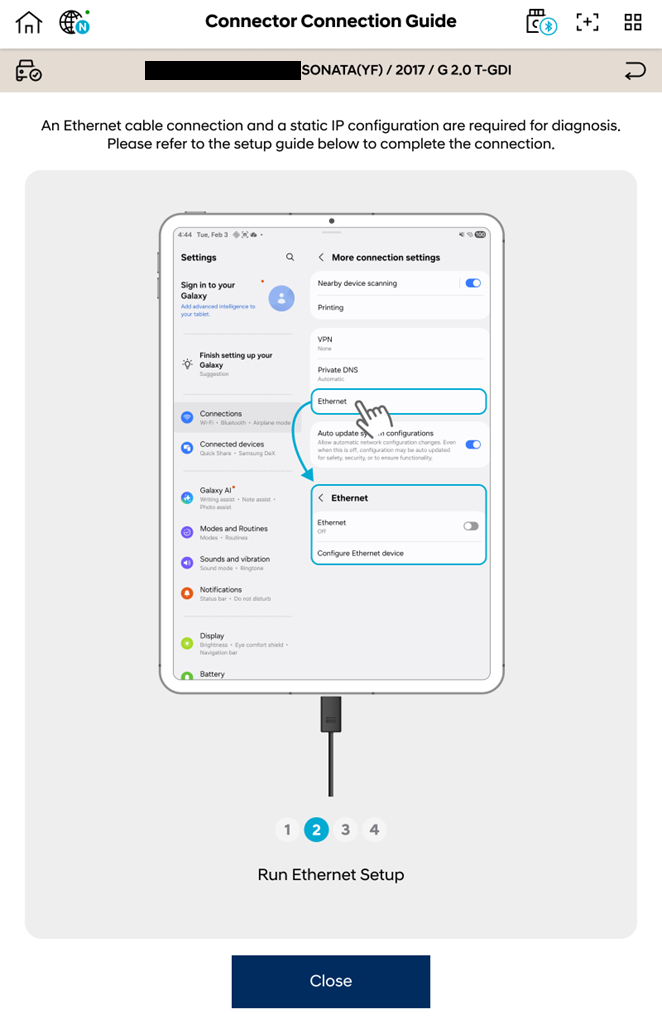

- Öffnen Sie die Android-Einstellungen und navigieren Sie zu folgendem Pfad:
- Option A: Einstellungen → Verbindungen → Weitere Verbindungseinstellungen → Ethernet → Ethernet-Gerätekonfiguration
- Option B: Einstellungen → Netzwerk & Internet → Ethernet → Ethernet-Gerätekonfiguration

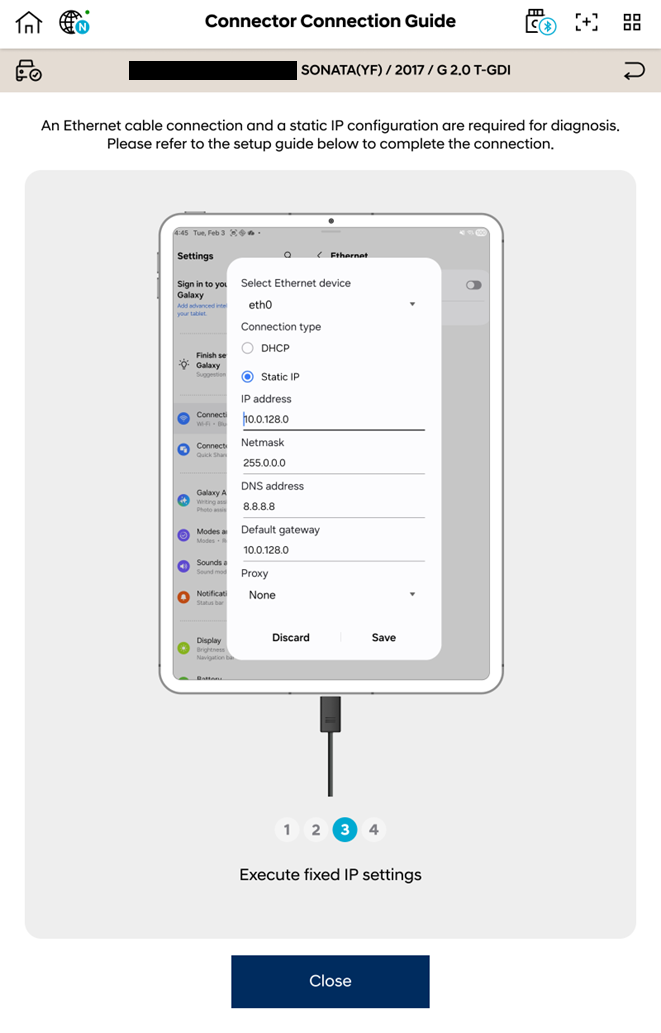

- Konfigurieren Sie die feste IP-Adresse wie folgt und tippen Sie auf [Speichern]:
- IP-Adresse: 10.0.128.0
- Netzmaske: 255.0.0.0
- DNS-Adresse: 8.8.8.8
- Standard-Gateway: 10.0.128.0
- Proxy: Keine
Schritt 3) App-Berechtigungen sowie Android OS- und Google Play-Systemupdates prüfen

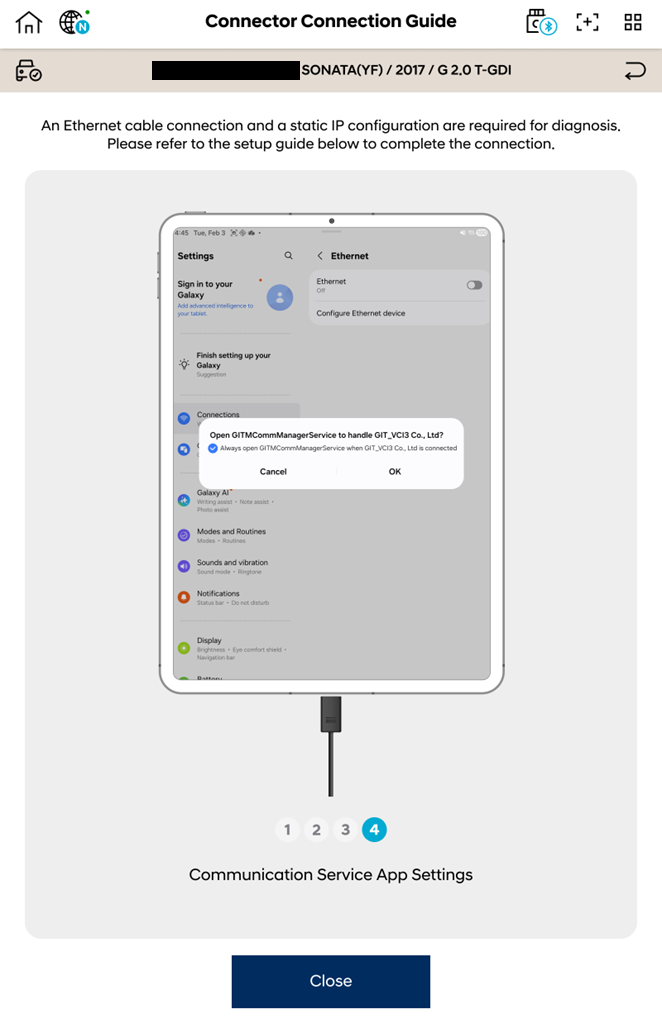

A. App-Berechtigungen – GITMCommManagerService
Beim Durchführen eines ECU-Upgrades fordert KDS 2.0 fehlende App-Berechtigungen an.
Wählen Sie unbedingt [OK] oder [Zulassen].
So erteilen Sie die Berechtigung für die App (GITMCommManagerService) manuell:
B. Android OS- und Google Play-Systemupdates
- Öffnen Sie auf dem Tablet die Einstellungen.
- Navigieren Sie zu Tablet-Informationen → Softwareinformationen.
- Wählen Sie Google Play-Systemupdate.
- Stellen Sie sicher, dass das Tablet vollständig auf dem neuesten Stand ist (mindestens: Android OS 13 + Google Play-System 2024 oder höher).
Schritt 4) Falls das ECU-Upgrade nach Abschluss der Schritte 1–3 weiterhin fehlschlägt
Warnung: Das Abklemmen der Fahrzeugbatterie muss in einer sicheren Arbeitsumgebung erfolgen.
- Klemmen Sie die Fahrzeugbatterie ab.
- Warten Sie mindestens 5 Minuten, bis alle ECUs vollständig ausgeschaltet sind.
- Schließen Sie die Batterie wieder an und wiederholen Sie den ECU-Upgrade-Vorgang 2–3 Mal.
Schritt 5) Starten Sie das Tablet neu, falls das Symptom weiterhin besteht
- Schalten Sie das Tablet vollständig aus.
- Warten Sie etwa 10 Sekunden.
- Schalten Sie es wieder ein und versuchen Sie das Upgrade erneut.
Häufig auftretende Fehlercodes
| Fehlercode | Abhilfeschritte |
|---|---|
| FAIL(4900-99-9996) |
Schritt 5) Tablet neu starten
|
| FAIL(4900-99-9997) |
Schritt 2) Konfiguration der festen IP-Adresse prüfen + Schritt 1) Hardwareverbindung prüfen
|
| FAIL(4900-99-9998) |
Schritt 4) Spannungsrücksetzung der Fahrzeugbatterie
|
| FAIL(7000-01-1010) |
Schritt 2) Konfiguration der festen IP-Adresse prüfen + Schritt 1) Hardwareverbindung prüfen
|
| FAIL(7000-C8-0001) |
Schritt 2) Konfiguration der festen IP-Adresse prüfen
|
| FAIL(7000-13-0002) |
Schritt 1) VCI am OBD-Anschluss erneut verbinden
|
| FAIL(5100-01-0001) |
Datei fehlt/gelöscht – Prüfen Sie, ob die folgenden Dateien im Ordner
|
| Andere Fehlercodes |
Wenden Sie sich an den ECU-Hersteller oder die Qualitätsabteilung von Hyundai/Kia
|
Falls das Problem weiterhin besteht
Wenn die Ethernet-Kommunikation weiterhin nicht gestartet wird, kann das Problem mit der VCI-Firmware, der ECI-Hardware oder bestimmten Fahrzeugbedingungen zusammenhängen. Bereiten Sie die folgenden Informationen vor und wenden Sie sich an den GIT-Kundensupport.
- VIN
- Ereignisnummer
- Fehlercode (XXXX‑XX‑XXXX)
-
Tablet-App-Protokolle (auf Anfrage)
So extrahieren Sie ECU-Protokolle von KDS 2.0 auf ein Tablet ⧉
